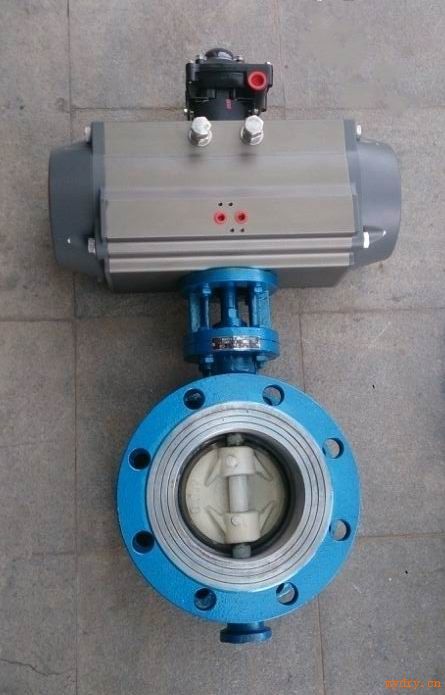

气动硬密封蝶阀D643H-16C
产品特点：
1、结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。耐高温、耐低温、耐腐蚀性，操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠。
执行机构：
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
技术范围：
设计依据Design referenceGB标准ANSI标准设计标准
Design standrdGB/12237ANSI B16.34结构长度
Face To face对夹连接
Wafer connectingGB/12221ANSI B16.10连接法兰尺寸
Connecting Flange SizeGB/9113、JB/T79ANSI B16.5试验和检验
Test＆inspectionJB/T9002API598
连接尺寸： D643-16<1.6Mpa>
DN外形尺寸Outline Size连接尺寸
Connec ting Size执行器型号
Actuator ModelLL1L2HH1DD1D2fn-φd50108164/21475/91277/205651651259934-φ18GTD65/GTE8065112164/21475/91287/3157518514511834-φ18GTD65/GTE8080114190/24691/101365/3758520016013238-φ18GTD80/GTE90100127210/295101/112420/43613022018015638-φ18GTD90/GTE100125140247/398112/139436/46217525021018438-φ18GTD100/GTE125150140308/478139/176466/54319028524021138-φ22GTD125/GTE160200152378/724176/228593/665215340295266312-φ22GTD160/GTE210250165432/928206/275682/752265405355319312-φ26GTD190/255300178524/928228/275725/772305460410370412-φ26GTD210/GTE255350190648/1033275/324832/880340520480429416-φ26GTD255/GTE300400216648/1129275/380862/968360580525480416-φ30GTD255/GTE350450222715/1845324/527945/1005400640585548420-φ30GTD300/AW28S500229795/1845380/5271058/1060430715650609420-φ33GTD350/AW28S600267795/2605380/5451108/1195490840770720520-φ36GTD350/AW35S7002921380/26051170/12551170/1255555910840794524-φ36AW28/AW35S8003181860/26051325/13651325/13656201025950901524-φ39AW35/AW40S
