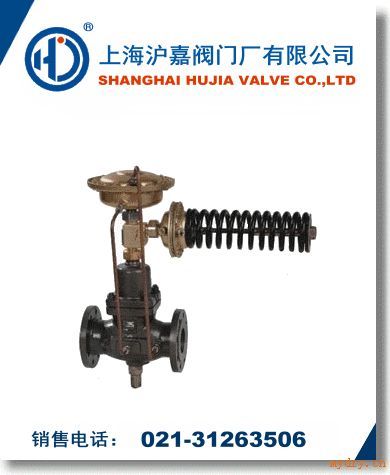

名称：自力式流量调节阀型号：ZZL口径：DN15-DN500压力：1.6MPa≈16.0MPa材质：WCB、A105、SS304、SS316认证：ISO9001:2000ZZL自力式流量调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力支化，按设定值进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控侧系统。
该产品由低流阻单座（套筒）阀体、压力平衡件、指挥器及执行机构组成。是符含国际标准的新一代阀门产品，其特点有：
1、无需外加驱动能源的节能型自控系统．设备费用低；
2、结构简单．维护工作量小；
3、设定点可调且范围宽．便于用户在设定范围内连续调整流量；
4、指挥操作型较直接作用型动态响应快。精度高，可调比大；
5、阀内采用压力平衡机构，使调节阀反应灵敏、控制*、允许压差大。
型号
流量调节阀：V130D05(硬密封) V131D05(软密封)
控制阀主要技术参数
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
250
额定流量系数Kvs
4
6.3
8
16
20
32
50
80
125
160
280
320
400
公称压力MPa
1.6；4.0
有效压力下*大流量（m3/h）
0.02MPa
1.5
2.5
3.5
5.5
9.0
14
22
36
55
70
125
180
250
0.05 MPa
2.5
3.5
5.5
9.0
12
22
36
55
85
110
180
-
-
噪音衡量系数Z值
0.6
0.6
0.6
0.55
0.55
0.5
0.5
0.45
0.4
0.35
0.3
0.2
0.2
*高工作温度℃
≤140
硬密封配隔离罐≤200
配隔离罐
加长件≤200
压力平衡元件
波纹管
滚动膜片
法兰标准
ANSI、JIS、DIN、GB、JB(特殊可按用户提供)
阀体材质
铸铁；铸钢；铸不锈钢
阀芯材质
不锈钢,软密封为不锈钢镶嵌橡胶圈
*高工作压力
公称压力(注意△Pmax及工作压力与工作温度的关系)
自力式流量调节阀执行器主要技术参数
有效面积（cm2）
250
630
有效压力(MPa)
0.02；0.05
允许上下膜室之间压差(MPa)
0.4
0.15
材质
膜盖:钢板镀锌；膜片:EPDM或FKM夹纤维
控制管线、接头
铜管或钢管
自力式流量调节阀性能指标
控制精度
±5％
允许泄漏量（在规定试验条件下）
软密封
4×10-4额定容量
硬密封
DN15～50
DN65～125
DN150～250
10气泡/min
20气泡/min
40气泡/min
自力式流量调节阀允许压差
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
250
*大允许压差△P(MPa)
PN16
1.6
1.5
1.2
1.0
PN40
2.0
自力式流量调节阀外形尺寸及重量
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
250
L mm
130
150
160
180
200
230
290
310
350
400
480
600
730
B mm
121
212
238
238
240
240
275
275
380
380
295
325
372
φR mm
263
380
H mm
150
520
约重（kg）
21
23
24
27
31
36
47
55
74
93
118
178
261
?调节阀用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。根据自动化系统中的控制信号，自动调节阀门的开度，从而实现介质流量、压力、温度和液位的调节。调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有：V型电动调节球阀、电动蝶阀、通风调节阀、偏心蝶阀等。流通能力Cv值是调节阀选型的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。根据流通能力Cv值大小查表，就可以确定调节阀的公称通径DN。在现代化工厂的自动控制中，调节阀起着*重要的作用，这些工厂的生产取决于流动着的液体和气体的正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料，都需要某些*终控制元件去完成。*终控制元件可以认为是自动控制的“体力”。在调节器的低能量级和执行流动流体控制所需的高能级功能之间，*终控制元件完成了必要的功率放大作用。
