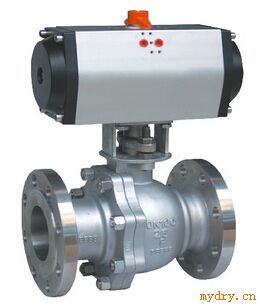

Q641F气动球阀
【阀门概述】：【Q641F气动球阀】主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。【Q641F气动球阀】是近年来被广泛采用的一种新型阀门。在各种阀门中，球阀的流动阻力*小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过，球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。
【产品用途及特点】：
【Q641F气动球阀】气动球阀广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业，印染、生物制药，日用化工，食品饮料，水处理 及空气处理等行业的流体自动控制或调节控制，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各个行业得到广泛的应用。【Q641F气动球阀】只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀*适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。【Q641F气动球阀】的主要特点是本身结构紧凑，易于操作和维修，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。
1、流体阻力小，其阻力系数与同长度的管段相等。
2、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
【执行机构技术参数】：
【Q641F气动球阀】采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
1、齿轮式双活塞，输出力矩大，体积小可在,顶部、底部安装手动操作机构。
2、气缸选用铝金材料，重量轻、外形美观,齿条式连接可调节开启角度、额定流量
3、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
4、IS05211标准连接为产品的安装更换提供了方便。
5、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
