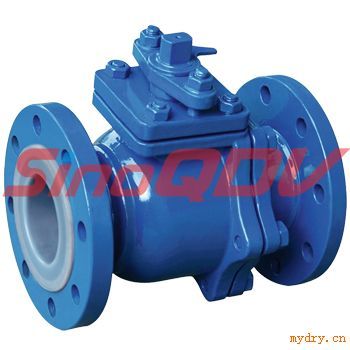

衬氟球阀
Q41F衬氟球阀的详细资料：一、Q41F衬氟球阀产品用途
衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46)，故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果*明显
二、Q41F衬氟球阀产品特点
1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护3、启闭件球件与阀杆铸(锻)为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性4、结构紧凑合理，阀体内腔空间*小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修
三、Q41F衬氟球阀执行标准
设计标准：GB12237
结构长度：GB12221
法兰标准：JB/T79-94GB9113.1-26
检验试验：JB/T9092-99
四、Q41F衬氟球阀性能参数
型号Q41F46-10Q41F46-16Q41F46-10CQ41F46-16C
工作压力(MPa)1.01.61.01.6
适用温度(℃)-10～150-20～150
适用介质腐蚀性介质
材料阀体铸铁内衬聚四氟乙烯铸钢内衬聚四氟乙烯
球体铸钢外包聚四氟乙烯
密封圈增强聚四氟乙烯聚四氟乙烯
填料聚四氟乙烯
五、Q41F衬氟球阀主要外形和连接尺寸
公称通径PN1.6(MPa)主要外形尺寸和连接尺寸(mm)参考值重量
DNLDD1D2fbZ-ΦdH1Do㎏
151309565453144-Φ14951404
2014010575553144-Φ14981504.5
2515011585653164-Φ141131505.5
32165135100783184-Φ181301807
40180145110853184-Φ181352009
502001601251003.5204-Φ1814022015
652201801451203.5204-Φ1814528017
802501951601354228-Φ1820532030
1002802151801554248-Φ1823038040
1253202452101854268-Φ1825250060
1503602802402104288-Φ2328360075
2004003352952655308-Φ23325750130
25045040535532053412-Φ26370900210
