结晶过滤洗涤干燥四合一工作原理和工艺流程

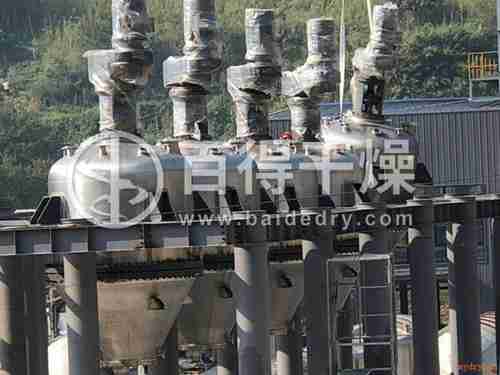

过滤洗涤干燥机(业内俗称“三合一”)能实现物料的过滤、洗涤、干燥、灭菌、卸料等连续工艺过程，其操作方式属于分批式操作(间歇操作)，广泛应用于制药、食品、农药、化工等领域，可以避免物料在转移过程中可能引起的物料损失、污染及环境污染。现有三合一的结构是平板式，但是在长期生产使用中发现一些缺陷，例如：圆形平底过滤面积小；侧面出料，导致出料不彻底；干燥效果不理想，干燥过程中的物料翻动小，换热效率低，干燥效果受限制等。 为了克服上述单元设备组合中存在的问题与不足，同时满足化学工业向高品质、高附加值、多品种、小批量的转变，常州百进行了大量的设计研发工作，终于研制成功了集过滤、洗涤、干燥于一体的多功能筒锥式反应过滤干燥机，实现了装备技术性能的较大改进，从结构设计到应用都紧跟制药行业相应法规要求。该设备具有过滤、洗涤、干燥三个主要功能，还兼有反应、萃取、结晶、浓缩、蒸发、混合、破碎等多项功能，属于改进型多功能设备。
结晶过滤洗涤干燥四合一 工作原理新型过滤洗涤干燥机为筒锥式结构，在圆筒体和下部锥体上设置有加热夹套，可对物料进行加热或冷却，在多功能机内部设置有空心轴和变角度变导程空心螺旋搅拌装置搅拌，对物料进行搅拌和提升，在出料时推出物料。在下部锥体内设置有结构较为复杂的圆锥形过滤装置，在设备底部有特殊设计的无死角快开出料装置或无死角气动出料球阀。在反应阶段，反应物料从顶部加入，独特的搅拌结构可使物料在机内得到*均匀的搅拌，并通过筒体夹套、锥体夹套及空心轴、空心螺旋叶的同时加热或冷却，使物料在机内充分反应。在过滤阶段，本机可使物料在机内通过加压或抽真空过滤滤干，并加入洗涤液，使物料在机内进行多次自动再浆洗涤，达到洗涤要求后再压干。在干燥阶段，筒体夹套、锥体夹套、空心轴、空心螺带同时对物料进行加热并在顶部抽真空，对物料进行真空密闭低温干燥，干燥后自动密闭出料。
结晶过滤洗涤干燥四合一 工艺流程 1、搅拌反应 将需要进行反应的物料(固液、液液或气液)从设备顶部加料口加入，启动电机及减速机，使空心轴和空心螺带按顺时针方向旋转(从顶部往下看)，这时独特的搅拌结构可使物料在机内充分搅拌并充分反应。在反应过程中如要对物料进行加热或冷却，可在筒体和锥体夹套中以及空心轴和空心螺带中通入热媒或冷媒。热媒或冷媒不断循环，即可完成对物料加热或冷却，满足反应所需的工艺条件。 2、压滤或真空过滤 反应结束，打开下部滤液出口，在设备内通入压缩空气或氮气等气体，对经过反应的固液混合物进行加压过滤，直到把机内物料压干。也可在滤液出口抽真空，对物料进行真空过滤，直到把滤液抽干为止。过滤时可使空心轴和空心螺带按顺时针方向旋转(从顶部往下看)，对物料进行提升，并使空心螺带在旋转时限制滤饼层的厚度，使物料在薄的滤饼层条件下进行过滤，以提高过滤速率。对于易过滤的物料，过滤时可不搅拌，直接把物料滤干。 3、可多次洗涤过滤有些物料过滤完以后，还要进行多次洗涤。反应过滤干燥多功能机用于对物料的反复多次洗涤是*理想的设备。物料在机内压干后，可在顶部洗涤液入口加入洗涤液, 然后通过空心轴和空心螺带的搅拌，对滤饼进行均匀再浆，再浆搅拌均匀后再把物料压干。若洗涤一次不够，可进行多次洗涤，这时重复上述步骤多次即可，操作*方便，劳动强度极低。以上述方法对物料进行洗涤，我们称之为间歇洗涤法。由于每次是把物料压干后再加洗涤液进行洗涤，因而操作时虽然开关阀门次数多一点，但用的洗涤液较少。该机也可对物料进行连续洗涤，即把洗涤液用泵或其它方法连续压入，利用洗涤液的压力进行过滤，空心轴和空心螺带则不断地搅拌，滤液从滤液出口连续排出，直至达到洗涤要求为止，*后再把滤饼压干。这种连续洗涤的方法，一般比间歇洗涤用的洗涤液量要多，但操作更方便。 4、真空干燥出料 过滤或洗涤过滤压干的滤饼存留在机内，这时在筒体夹套、锥体夹套和空心轴、空心螺带内通入热媒，对物料进行加热，同时空心轴和空心螺带仍以顺时针方向旋转(从顶部往下看)，对物料进行向上提升并充分搅拌，而在设备的顶部则进行抽真空，使物料在机内进行真空密闭干燥。由于除夹套加热以外，还有空心轴和空心螺带从内部加热，再加上是在抽真空条件下进行干燥，因而干燥效率很高。干燥结束，打开设备下部的快开出料口，使空心轴和空心螺带按逆时针方向旋转(从顶部往下看)，机内干燥好的物料将自动被推向出料口。至此，一批物料的反应、过滤、洗涤和干燥过程结束。
