Z41W-25P|Z41W-25R不锈钢闸阀，江苏海航不锈钢闸阀阀门厂，不锈钢闸阀-品牌厂家

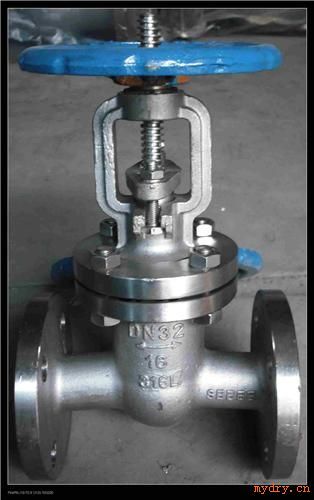

Z41H、Z41Y、Z41W不锈钢闸阀：手动、法兰连接形式、明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力PN16~PN200，阀体材料为不锈钢的闸阀。Z41W、Z41Y、Z41H不锈钢闸阀结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小，密封面采用不锈钢和硬质合金，使用寿命长，采用柔性石墨填料、密封可靠、操作轻便灵活。应用于工作压力1.6MPa~20.0MPa，工作温度-29℃~200℃的石油、化工、水力、火力电站各种系统的管路上，适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。产品特点：① 符合国内外先进标准的要求，密封可靠、性能优良、造型美观。 ② 密封副配对先进合理，闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。 ③ 阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。 ④ 可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。产品性能参数

Z41H、Z41Y、Z41W 不锈钢闸阀主要性能参数
型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Z41W-16P~25P	16~25	1.6~2.5	≤ 150	弱腐蚀性介质
Z41Y-16P~25P
Z41W-16R~25R
Z41Y-16R~25R
Z41W-40P~63P	40~63	4.0~6.3	≤ 150	弱腐蚀性介质
Z41Y-40P~63P
Z41W-40R~63R
Z41Y-40R~63R
Z41Y-100P~160P	100~160	10.0~16.0	≤ 150	弱腐蚀性介质
Z41Y-100R~160R
Z41H-40P~200P	40~200	4.0~20.0	≤ 200	硝酸类
Z41H-40R~200R

产品零部件材料

Z41H、Z41Y、Z41W 不锈钢闸阀零部件材料
型号	材料
	阀体、阀盖、闸板	阀杆	密封面	填料
Z41W-16P~25P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	石棉石墨或柔性石墨
Z41Y-16P~25P			堆焊硬质合金
Z41W-16R~25R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料
Z41Y-16R~25R			堆焊硬质合金
Z41W-40P~63P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	聚四氟乙烯
Z41Y-40P~63P			堆焊硬质合金
Z41W-40R~63R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料
Z41Y-40R~63R			堆焊硬质合金
Z41Y-100P~160P	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z41Y-100R~160R	铬镍钼钛不锈钢	铬镍钼钛不锈钢
Z41H-40P~200P	铬镍钛不锈钢	不锈钢	不锈钢或不锈钢+硬质合金	柔性石墨
Z41H-40R~200R	铬镍钼钛不锈钢	不锈钢	不锈钢或不锈钢+硬质合金	柔性石墨

产品外形及结构尺寸（PN16）

Z41H、Z41Y、Z41W（PN16）不锈钢闸阀外形及结构尺寸（mm）
DN	L	D	D1	D2	b	f	z×ød	H	D0
15	130	95	65	45	14	2	4×ø14	175	200
20	150	105	75	55	14	2	4×ø14	180	200
25	160	115	85	65	14	2	4×ø14	210	200
32	180	135	100	78	16	2	4×ø18	210	200
40	200	145	110	85	16	3	4×ø18	350	200
50	250	160	125	100	16	3	4×ø18	358	240
65	265	180	145	120	18	3	4×ø18	375	240
80	280	195	160	135	20	3	8×ø18	433	280
100	300	215	180	155	20	3	8×ø18	502	320
125	325	245	210	185	22	3	8×ø18	612	360
150	350	280	240	210	24	3	8×ø23	676	360
200	400	335	295	265	26	3	12×ø23	820	400
250	450	405	355	320	30	3	12×ø25	969	450
300	500	460	410	375	30	4	12×ø25	1142	560
350	550	520	470	435	34	4	16×ø25	1280	640
400	600	580	525	485	36	4	16×ø30	1452	640
450	650	640	585	545	40	4	20×ø30	1541	720
500	700	705	650	608	44	4	20×ø34	1676	720
600	800	840	770	718	48	5	20×ø41	1874	800

产品外形及结构尺寸（PN25）

Z41H、Z41Y、Z41W（PN25）不锈钢闸阀外形及结构尺寸（mm）
DN	L	D	D1	D2	b	f	z×ød	H	D0
15	130	95	65	45	16	2	4×ø14	175	200
20	150	105	75	55	16	2	4×ø14	180	200
25	160	115	85	65	16	2	4×ø14	210	220
32	180	135	100	78	18	2	4×ø18	210	220
40	200	145	110	85	18	3	4×ø18	350	220
50	250	160	125	100	20	3	4×ø18	358	250
65	265	180	145	120	22	3	8×ø18	373	280
80	280	195	160	135	22	3	8×ø18	435	300
100	300	230	190	160	24	3	8×ø23	500	350
125	325	270	220	188	28	3	8×ø25	614	400
150	350	300	250	218	30	3	8×ø25	674	450
200	400	360	310	278	34	3	12×ø25	818	500
250	450	425	370	332	36	3	12×ø30	969	550
300	500	485	430	390	40	4	16×ø30	530	560
350	550	550	490	448	44	4	16×ø34	1280	640
400	600	610	550	505	48	4	16×ø34	1450	640
450	650	660	600	555	50	4	20×ø34	1541	720
500	700	730	660	610	52	4	20×ø41	1676	720
600	800	840	770	718	56	5	20×ø41	1874	800
700	900	955	875	815	60	5	24×ø48	2280	850
800	1000	1070	990	930	64	5	24×ø48	2420	900
