玻璃管液位计

玻璃管液位计

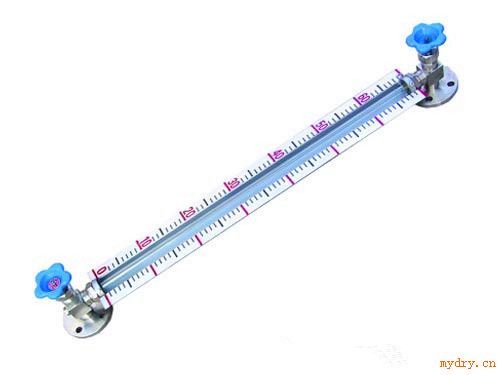

HJ-HG5玻璃管液位计是一种直读式液位测量仪表，适用于工业生产过程中一般贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具。该液位计两端各装有一个针形阀，当玻璃管发生意外事故而破碎时，针形阀在容器压力作用下自动关闭，以防容器内介质继续外流，该产品主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。玻璃管液位计结构原理：仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。
仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。玻璃管液位计产品特点： 1、直读式仪表，读数*。 2、结构简单，维修方便。 3、经久耐用。玻璃管液位计技术指标：测量范围(安装中心距L)：300、500、600、800、 1000、1200、1400、1700、2000mm
工作压力：≤1.6MPa
材质：碳钢、不锈钢
工作温度：≤200℃
连接法兰标准：HGJ46-91 PN1.6 DN20突面。（其它法兰标准如JB/T、GB、ANSI等，请用户注明）
伴热蒸汽压力：≤0.6MPa
蒸汽夹套接头：G1/2"外螺纹
钢球自封压力：≥0.2MPa 安装中心距L和标尺刻度L1的关系

L	300	500	600	800	1000	1200	1400	1700	2000
H	150	350	450	650	850	1050	1250	1550	1850

玻璃管液位计使用须知： 1、使用中的液位计定期检查。清洗玻璃内外壁污垢，使液体显示清晰。 2、为了保证片动密超过计划作用，容器内的介质压力应大于0.2MPa,在打开上下阀时，阀杆退出转数不小于4转(使钢球封门时，不致于碰到阀杆的顶端。) 3、容器上与本玻璃管液位计连接的两法兰端面应保证在同一垂直平面内，否则在液位计安装后使阀门挠曲，以致玻璃管折断。
