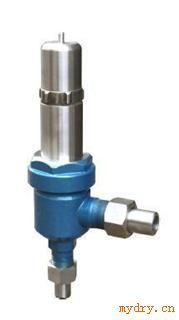

A61H-160C-250C焊接弹簧式安全阀
一.产品概述
A61H-160C-250C焊接弹簧式安全阀适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上，A61Y-160P，A61Y-320P型适用于温度≤200℃有腐蚀性的气体或液体的设备和管路上，作为超压保护装置。
二.A61H-160C-250C焊接安全阀型号
A61H-160 A61H -160 A61H -320 A61Y-320 A61Y-160P A61Y-320P
三.A61H-160C-250C焊接安全阀主要零部件材料
NO. | 零件名称 | A61H-C A61Y-C材料 | A61Y-P材料 |
3 | 阀座 | 2Cr13 | 1Cr18Ni9Ti |
4 | 阀体 | 35/35CrMoA | 1Cr18Ni9Ti |
7 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 |
8 | 阀杆 | 2Cr13 | 2Cr13 |
密封面材料 | "Y"型堆焊Co基硬质合金,"H"型堆焊D507上海欣一阀门有限公司 | ||
四.外形和连接尺寸
公称压力 | 公称通径 | 尺寸 | ||||||
do | D | D1 | D2 | L | L1 | H | ||
16 | 10 | 6 | 17 | 14 | 12 | 115 | 135 | 78 |
15 | 8 | 22 | 18 | 16 | 115 | 135 | 85 | |
20 | 10 | 28 | 22 | 20 | 115 | 135 | 135 | |
25 | 12 | 35 | 26 | 24 | 160 | 165 | 142 | |
五.概述
安全阀是锅炉、压力容器和其他受压力设备上重要的安全附件。其动作可靠性和性能好坏直接关系到设备和人身的安全，并与节能和环境保护紧密相关。而有的用户和设计部门在选型时，总是选错型号。上海阀门有限公司为此本文对安全阀的选用加以分析
