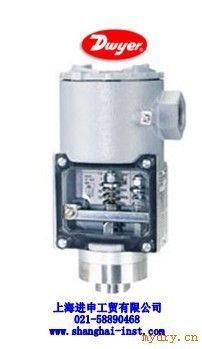

美国dwyer mercoid SA1111 隔膜操作压力开关
美国dwyer mercoid SA1111系列 隔膜操作压力开关
可视设定点，可调死区，密封快速开关，全天候防护和防爆
畅销型号：SA1111ES4K2、SA1112ES4K2AT 。
美国dwyer SA1111、SA1112系列集全天候防护和防爆于一体的经济型开关
非常牢固的结构确保在化工，石油和工业制造中的良好稳定性和可靠性。新设计可以承受冲击压力可达3000 psi(206 bar)。卷边膜片的设计保证了有效面积同时*小化了摩擦力。可以把死区*小降至满量程的5%。针对许多应用场合对死区更高的要求，SA1100包含一个单独的调整。利用泵来控制罐槽中的液位是一种典型的功能。设定点和死区调节都受到保护并且在聚酯面板后面清晰可见，且与电子元器件隔离，更加安全和保护。只要一个7/16″六角扳手就能调整设置。接线盒提供了内部接线和外部接地，包括内外螺纹连接标准的外壳具有NEMA标准全天候防护1-4X和13；NEMA 7防爆，ClassI,Groups B, C & D; NEMA 9,Class II,Groups E, F & G。可选择在结构上加上排水管已达到IP54防护标准。
应用
化学，石油化工，食品，制药工业。可用于室内，室外，或防爆区域
规格
接液材质：参照型号表中的压力腔和膜片材料
温度范围：-30到
压力范围：1200 psig(82.6 bar)
外壳防护值：防水和防爆，UL和CSA对于Class I, Gorups B, C and D; Class II Groups E, F和G. UL-NEMA 4X, CSA-NEMA 4. ATEX适应
0344
II
开关类型：SPDT单刀双掷或DPDT双刀双掷快速开关
电力额定值：参照型号表
电气连接：接线端
管道连接：3/4″FNPT阴螺纹
过程连接：1/4″或1/2″FNPT阴螺纹
安装方位：垂直位置20°以内
设定点调节：内部7/16″六角螺母
重量：
死区：参照型号表
机构认证：UL,CSA,CE和ATEX
型号表
例如
SA11
13
E
A
4
K
1
SA1113E-A4-K1压力控制;全天候,NEMA 4X,防爆NEMA 7&9;铝腔,Buna-N膜片和O型圈; 1/4"FNPT过程连接;可调死区;自动复位;SPDT快速作用开关;可调量程30-500 psig
结构
SA11
指定系列编号,全天候NEMA 4X,防爆NEMA 7&9
可调压力量程
11
可调量程10-150 psig (0.7-10 bar)
12
可调量程20-250 psig (1.4-17.2 bar)
13
可调量程30-500 psig (2.0-34.0 bar)
电路 (开关)选项
E
快速作用开关额定值
HS
密封快速作用开关额定值
HG
密封快速作用开关带金触点额定值
压力腔材质（接触部）
A
铝
B
铜
S
316 SS
膜片材质
(接触部)
4
Buna-N膜片和O型圈
5
氟膜片和O型圈
电路开关类型
K
SPDT
L
DPDT (对于HS或HG开关选项无效)
过程连接
1
1/4 英寸FNPT
2
1/2 英寸FNPT
可选项
DRAIN
壳体带排水 - 可以使冷凝物从密封壳内部排出(满足NEMA 3R代替4X)
ATEX
ATEX认证
*选项没有ATEX
通用型号：SA1111E-A4-K1
SA1111E-S5-K2
开关死区表
量程
可调操作量程
近似*小死区
近似*大死区
低
高
psig
bar
psig
bar
psig
bar
psig
bar
11
10-150
0.7-10
4
0.28
7.5
0.52
75
5.2
12
20-250
1.4-17.2
5
0.35
12.5
0.86
150
10
13
30-500
2.0-34
12
0.83
45
3.1
300
21
