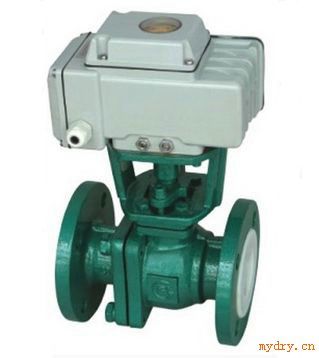

电动衬氟球阀Q941F46
产品特点：
1、耐腐蚀：阀体内腔及理体均包衬2.5-3mm厚的F46，能耐酸、碱，耐强腐蚀。
2、采用软密封阀座，密封性能好。
3、体积小，重量轻，结构简单，安装维修方便。
4、流阻小，流通能力。
基本型号：
手动
Q41F3
蜗轮
Q341F3
Q41F46
Q341F46
气动
Q641F3
电动
Q941F3
Q641F46
Q941F46
技术规范：
设计标准
GB12237
结构长度
GB12221
法兰标准
JB/T79-94
GB9113.1-26
检验试验
JB/T9092-99
驱动方式
手动、电动、气动、蜗轮
零部件材料：
序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
C
P8
R8
R3
R3
1
阀体／阀盖
A216-C
A216-WCB
A351-CF8
A351-CF8M
A351-CF3
A351-CF3M
2
球体/阀杆
A216-WCB
A351-CF8
A351-CF8M
A351-CF3
A351-CF3M
3
衬里／阀座
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
4
填料/压盖
PTFE(F4)
A351-CF3
A351-CF3
5
填料
A216-WCB
A351-CF8
A351-CF8
6
支架
A193-B7
A194-8
A193-B8M
7
紧固螺栓
A193-B7
A193-B8M
A194-8
8
螺母
A194-2H
A194-8
A194-8
9
操作手柄
A216-WCB
A216-WCB
A216-WCB
连接尺寸：
公称通径
标准值
参考值
DN（mm）
NPS
（inch）
L
D
D1
D2
f
b
Z-Φd
W
Do(蜗轮)
H
WT(Kg)
PN1.0MPa
15
1/2
140
95
65
45
2
14
4-Φ14
120
80
2.5
20
3/4
140
105
75
55
2
16
4-Φ14
140
90
3
25
1
150
115
85
65
2
16
4-Φ14
160
100
4.5
32
11/4
165
135
100
78
2
18
4-Φ14
160
110
5.7
40
11/2
180
145
110
85
2
18
4-Φ14
200
120
7
50
2
200
160
125
100
3
20
4-Φ14
250
135
9.5
65
11/2
220
180
145
120
3
20
4-Φ14
300
145
15
80
3
250
195
160
135
3
22
4-Φ14
350
185
19
100
4
280
215
180
155
3
22
8-Φ18
400
95
33
125
5
320
245
210
185
3
24
8-Φ18
500
210
58
150
6
360
280
240
210
3
24
8-Φ23
200
450
93
200
8
457
335
295
265
3
26
8-Φ23
240
490
155
250
10
533
390
350
320
3
28
12-Φ23
240
550
210
