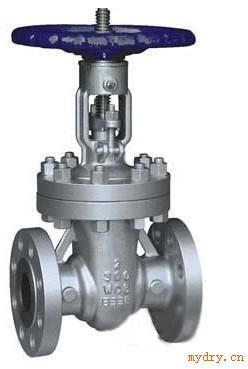

美标闸阀
一、Z40H美标闸阀产品简介：Z40H美标闸阀采用楔式弹性闸板结构设计紧凑合理，造型美观密封可靠，美标闸阀广泛用于石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
二、Z40H美标闸阀产品特点：①产品设计制造符合国外先进标准要求，密封可靠，性能优良。②结构设计紧凑合理，造型美观。③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。⑤采用国内外多种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
三、产品执行标准：Z40H美标闸阀的执行标准
设计与制造 Design and Manufacture
?结构长度
Face to face/ End to end
法兰尺寸
FlangeDimension
对焊连接尺寸
Butt welding dimension
压力-温度Pressure Temperature Lating
试验-检验Inspection and Test
API 600
ANSI B16.10
ANSI B16.5
ANSI B16.25
ANSI B16.34
API 598
API 6D
API 6D
ANSI B16.5
ANSI B16.25
ANSI B16.34
API 6D
公称压力PN(Lb) NominalPressure
?强度试验
Shell Test
水密封试验
? WaterSeal Test
?气密封试验
Air SealTest
MPa
Lbf/in2
MPa
Lbf/in2
MPa
Lbf/in2
150
3.0
430
2.2
315
0.4-0.7
60-100
300
7.7
1110
5.7
815
600
15.3
2220
11.3
630
900
23.0
3330
17
2445
???????????四、主要零部件材料：Z40H美标闸阀主要零部件材料主
要
零
件
材
料
阀体、阀盖、闸板
WCB
ZG1Cr18Ni9Ti
CF8
(304)
CF3
(304L)
ZG1Cr18Ni12Mo2Ti
CF8M
(316)
密封面
Cr13
或硬质合金
本体(W)或硬质合金(Y)
阀杆及内件
2Cr13
1Cr18Ni9Ti
0Cr19Ni9
(304)
00Cr19Ni11
(304L)
1Cr18Ni12Mo2Ti
0Cr17Ni12Mo2
(316)
填 料
柔性石墨
垫 片
不锈钢缠绕垫片
适用
工况
适用介质
水、蒸汽、 油品等
硝酸等腐蚀性介质
强氧化性
介质
醋酸等腐蚀性介质
适用温度
-29～425 ℃
-40～550 ℃
五、产品结构图：
