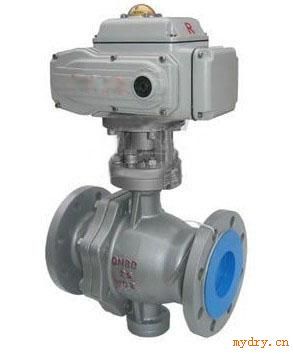

电动固定球阀
一、 Q947F型电动固定球阀简介：Q947F型电动固定球阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介 质几乎可以毫无损失的流过。配用DKJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合，除控制气体、液体、蒸 汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。
球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装
二、Q947F电动固定球阀的特点：
Q947F电动固定球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
三、产品执行标准：Q947F电动固定球阀的执行标准
产品规范
设计规范
结构长度
连接法兰
试验与检验
GB/T12237
GB/T12221
JB/T79-94；GB/T9113
GB/T13927
API608
ASME/ANS B16.10
ASME/SNS B16.5
API 598
四、主要性能规范：Q947F电动固定球阀主要性能规范公称压力
1.6 MPa
2.5 MPa
4.0 MPa
6.4 MPa
10.0 MPa
150 Lb
300 Lb
600 Lb
强度试验
2.4 MPa
3.75 MPa
6.0 MPa
9.5 MPa
15.0 MPa
3.1 MPa
7.5 MPa
15.0 MPa
水密封试验
1.76MPa
2.75 MPa
4.4 MPa
7.04 MPa
11.0 MPa
2.2 MPa
5.5? MPa
11.0 MPa
气密封试验
0.6MPa
五、主要零部件材料：Q947F电动固定球阀主要零部件材料名称
CF8类
CF3类
CF8M
CF3M
阀体
CF8
CF3
CF8M
CF3M
阀盖
CF8
CF3
CF8M
CF3M
球芯
CF8
CF3
CF8M
CF3M
阀杆
F304
F304L
F316
316L
阀座
PTFE/增强PTFE
阀座支承圈
F304
F304L
F316
F316L
O形圈
氟橡胶
弹簧
17-49H
螺柱
A193-B8
螺母
A194-8
六、产品结构图：Q947F电动固定球阀
