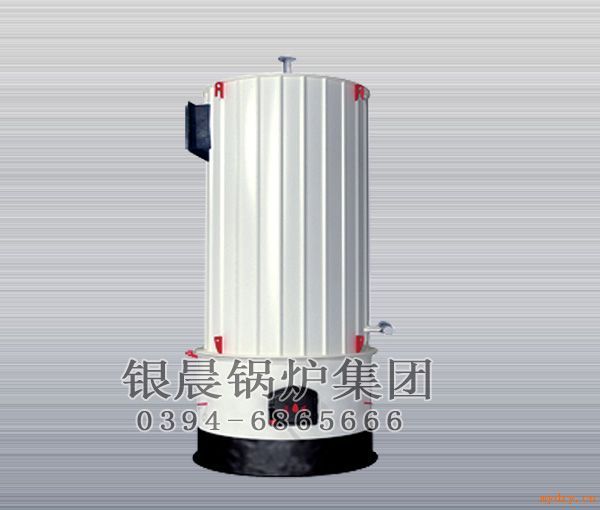

有机热载体加热炉
一种新型的特种锅炉又称导热油炉，具有低压、高温工作特性，其供热温度可达到液相340℃或汽相400℃度。凡是需要均匀稳定地加热，且不允许火焰直接加热的工艺加热温度在150℃-380℃之间的各种生产场合中都可以采用有机热载体供热。有机热载体炉一般以煤、油、汽为燃料，以导热油为介质，利用热油循环油泵强制介质进行液相循环，将热能输送给用热设备后再返回加热炉重新加热，具有在低的压力下获得高的工作温度，并且能对介质运行进行高精密控制工作。系统热利用率高，运行维修方便，是一种安全、高效、节能的理想*供热设备。YLW型链条炉排有机热载体炉，是一种卧式多回程列管式新型热载体炉，在炉膛内布置了密排辐射受热管。炉膛左右二侧装有密集对流管束。采用轻型链条炉排实现机械加煤，配有鼓风机、引风机进行机械通风，并装有刮板式出渣机实现自动出渣。该炉前后拱采用新型的节能技术炉拱。燃料自煤斗落到炉排上，进入炉膛燃烧后，火焰经过后拱折射向上通过本体两侧燃烬室折向转到前烟箱，再由前烟箱折回锅内管束，通过后烟箱进入省煤器，然后由引风机抽引通过烟道至烟囱排向大气。
有机热载体加热炉性能特点：
锅炉主要特点
1、受热面积大，升温、升压快；
2、有机热载体容积小，启动快；
3、快装出厂，安装工期短，投入运行快；
4、结构紧凑、占地面积小，基建投资省。
适用于：
1、化学工业－－油脂化工、聚合工业、反应罐、蒸馏、浓缩。
2、塑料工业－－塑料发炮、挤压定型。
3、纺织工业－－树脂定型机、染色机、干燥室、高温机、滚筒机。
4、食品工业－－蒸煮、干燥、植物油提炼。
5、纸品工业－－包装纸箱的多层纸板、烘干、干燥。
6、其它－－金属电镀槽的加热、涂料缩合、干燥、医药工业蒸馏、还原、浓缩、脱水等。
设备功能：
⑴．加热炉：主体是加热炉系统的主机部分，有机热载体由此获得热能，主机部分为炉本体与底座两大部分。
⑵．热油循环泵：热油循环泵是导热油闭路强制循环的动力，要求每台加热炉配置两台泵，其中一台为备用。
⑶．膨胀槽（高位槽）：膨胀槽用作导热油因温度变化而产生体积变化的补偿,从而稳定系统载热体的压力,同时还可以帮助系统脱水排汽,因此膨胀槽应设置在比系统其它设备或管道高出1.5-2M标高处,正常工作时应保持高液位状态,当突然停电或热油循环泵发生故障而需紧急停炉时,可以将冷油置换阀打开,此时高位槽的冷油利用其位能流经炉管而入贮油槽,从而防止炉管内导热油超温过热。
⑷．贮油槽（低位槽）：贮油槽主要用来贮存高位槽、炉管及系统排出的导热油，工作时应处于低液位状态，随时准备接受外来导热油。排气口应接至安全区且不得设置阀门。
⑸．注油泵（齿轮泵）：用来向系统补充或抽出导热油。泵体上箭头方向是主轴转方向，也是介质的流动方向。
⑹．滤油器（Y型滤油器）：滤油器用来过滤并清除供热系统中的异物。
⑺．油汽分离器：油汽分离器用来分离并排除供热系统中的空气、水蒸汽及其它气体，从而确保导热油在液相无气水的状态下稳定运行
