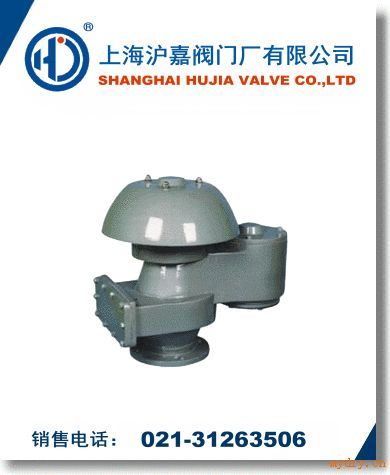

GFQ-2型管道呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,该产品设计合理,结构简单,使用方便;是储罐的必备产品,不可缺少。

GFQ-2型管道呼吸阀的性能及特点：

新型石油储罐呼吸阀壳体选用铸铁、铸钢和铝合金，耐腐蚀性好；
阀盘采用四氟材料，耐低温，防冻性能好；
结构简单，易检修，安全方便；

+新型管道呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。

GFQ-2型管道呼吸阀的适用范围：

GFQ-2型全天候吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。可与新型波纹阻火器配套使用。

GFQ-2型管道呼吸阀的使用说明：

呼吸阀安装在储罐顶部，是解决罐内正压，负压的气体，使罐内的液体进出没有受到阻碍，当外液体输入罐内时有大量的气体往外呼（称正压）。如罐内液体往外输出时罐内必须从外空气吸进罐内（称负压）。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏，使罐内的液体质量得到了有利的保障。

GFQ-2型管道呼吸阀的维护与保养：

为了呼吸阀使用安全，在使用前先检查导杆和阀盘是否灵活。

此阀要定期（ 6 个月内）检查通气口正、负阀盘是否灵活，阀盘接触面有无损坏，如有损坏应立即检修。检修完毕后，一切正常可重新使用。

GFQ-2型管道呼吸阀的主要技术参数：

A级正压

355Pa (36毫米水柱)

负压

295Pa (30毫米水柱)

B级正压

980Pa (100毫米水柱)

负压

295Pa (30毫米水柱)

C级正压

1765Pa (180毫米水柱)

负压

295Pa (30毫米水柱)

GFQ-2型管道呼吸阀的零部件材料：

阀体材料

碳钢WCB、不锈钢304、316、铝合金

正压阀盘材料

不锈钢304、316、铝合金

负压阀盘材料

不锈钢304、316、四氟PTFE

环境温度℃

-30~60

GFQ-2型管道呼吸阀国标法兰连接外形尺寸： GB、JB

规格

安装尺寸（毫米）

D1

D

D3

H

M-h

DN25

70

100

115

180

4×10

DN50

110

140

160

255

4×12

DN80

150

185

213

260

4×16

DN100

170

205

265

290

4×16

DN150

225

260

305

330

8×16

DN200

280

315

355

350

8×16

DN250

335

370

420

400

12×16

呼吸阀类似于单向止逆阀，它只能向外呼气，不能向内吸气，当系统内压力升高时，气体便经过呼吸阀向外放空，保证系统的压力恒定。一般它被用在常压或低压贮罐上。焦炭塔的呼吸阀有两个用处：一、放水时，吸气，以利塔内存水顺利放出；二、呼气，蒸汽赶空气时，用以放净空气，脱水放汽时，用以检查塔内是否为正压。呼吸阀是用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，是起蒸发损耗与保护储罐在受超压或 真空时免遭破坏的作用。此阀通常与阻火器配套使用。当外界大气压力大于罐内压力时 就会往罐内补气 从而达到内外压力的平衡。呼吸阀是固定在储罐顶上的通风装置，以保证罐内压力的正常状态，防止罐内超压或真空使储罐遭受损坏，也可减少罐内液体挥发损失。根据*《石油化工设计防火规范》（GB50160-92）的规定：“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”，结构紧凑、重量轻、通风量大、泄露小等优点。产品有单呼阀、单吸阀、呼吸阀，各种结构型式均可与阻火器组合构造，也可配制所需的接管。
