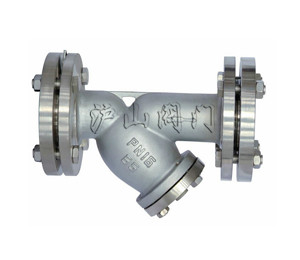

不锈钢Y型过滤器
不锈钢Y型过滤器 http://www.hushanfamen.com/Valve_Product_1228.html
一、Y型过滤器概述
Y型过滤器用于水、油、气管道和各种设备上不可缺少的一种装置，它主要清除管内中的介质，来保护减压阀、泄压阀、定水位阀和水泵等设备，以达到正常运转。安装时请安在进口处，一般用水滤网采用10～30目/cm2,用气滤网采用40～100目/cm2，用油滤网采用60～200目/cm2 。
二、Y型过滤器工作原理：
该产品安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。
三、Y型过滤器产品用途
Y型过滤器是使用水力控制阀及精密的易堵塞的机械产品所必须具备的过滤设备。是输送介质的管道系列不可缺少的一种装置，通常安装于水力控制阀、减压阀、泄压阀、定水位阀等设备的进口端，用来消除介质中的杂质，防止颗粒性杂质进入通道，造成墙塞，以保护设备管道上的配件免受磨损和堵塞。四、Y型过滤器产品特点Y型过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、硝酸、尿素、氧化性介质等多种介质。要根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。可按用户要求制作滤网
五、Y型过滤器零件材料
壳体材质
碳钢WCB、 黄铜B62
不锈钢304、316、316L
滤框滤网材质
不锈钢304、316、316L
密封件材质
耐油石棉、丁腈橡胶、聚四氟乙烯
防爆级别
BS5501: IIA、IIB、IIC
环境温度（℃）
-30~380
-80~450
公称压力（MPa）
0.6~5.0（150Lb~600Lb）
过滤精度（目/in）
10~300

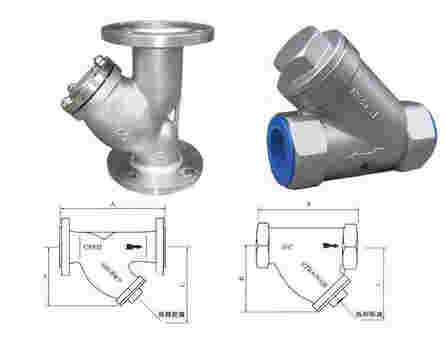

六、Y型过滤器连接尺寸
通径DN
L
D
D1
D2
B
f
n-φ
15
140
95
65
45
14
2
4-φ14
20
150
105
75
55
14
2
4-φ14
25
160
115
85
65
14
2
4-φ14
32
180
135
100
78
16
3
4-φ18
40
200
145
110
85
16
3
4-φ18
50
220
160
125
100
16
3
4-φ18
65
260
180
145
120
18
3
4-φ18
80
310
195
160
135
20
3
8-φ18
100
350
215
180
155
20
3
8-φ18
125
400
245
210
185
22
3
8-φ18
150
450
280
240
210
24
3
8-φ23
200
500
335
295
265
26
3
12-φ23
250
550
405
355
320
30
3
12-φ25
300
580
460
410
375
30
4
12-φ25
350
760
520
470
435
34
4
16-φ25
400
800
580
525
485
36
4
16-φ30
450
900
640
585
535
44
4
20-φ30
