RFL系列链条式高效热风炉

RFL系列链条式高效热风炉

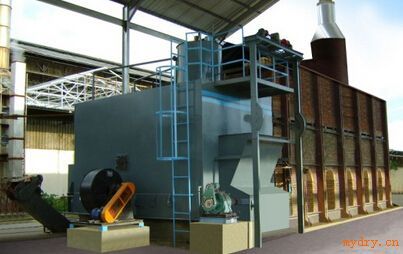

RFL系列链条式型高效热风炉由燃烧炉和换热器两部分组成。布局可分为平面直角或一字型布置，但燃烧炉和换热器都是呈分置状的。

一，燃烧炉结构：燃烧炉包括自动上煤提升机构，自动进煤机构、燃烧炉主体、自动出渣机构和电控柜组成。

燃烧炉炉子工作原理：

(a)自动上煤机构位于燃烧炉主体前方，由煤斗车、导轨架、支撑平台、提升电机和减速箱构成，起到自动提升煤斗车并倾倒燃煤进入燃料箱。

(b)自动进煤机构推动燃煤进入燃烧炉主体，炉排下方设四个分置式风室，通过手轮可调节各风室的供风量，使不同煤种的燃煤达到充分燃烧。各风室都配有清灰门。

(c)主炉体由炉排总成，一次燃烧室，二次燃烧室构成。燃烧室内腔由耐火混凝土预制分块、镶接而成。燃料箱内装有可调煤层厚度的煤闸板。一次燃烧室左右两侧各开一个拨火门，用于起燃点火和观察炉膛燃烧情况，并可通过拨火门拨动结焦煤层，使之充分燃烧。二次燃烧室设拦火圈，除灰通道和观察孔。一次燃烧室充分燃烧煤颗粒，产生的一定量的可燃气体（一氧化碳等）在二次燃烧室再作充分气化燃烧。大部分烟尘颗粒在一次燃烧室燃尽，二次燃烧室双级旋风除尘再次起到净化烟气的作用。

(d)机械出渣机把燃烧尽的煤渣自动清除至小推车上。

(e)电器控制柜主要电器元件采用进口品牌。控制柜装有电源开关、三级保护装置、电压表、电流表、温度数字设定控制仪、降压启动器、过热过载保护装置、时间继电器、热继电器和控制推煤、提升、出渣、鼓风及引风的按钮。电控柜电器系统原理如图所示：

(f)输出烟气温度调节瞬间调节输出温度可通过转动二次燃烧室出口上的配风套来实现。稳定调温要依靠改变供煤量和鼓风量来完成，即根据煤的热值高低改变推煤时间和后两个调风门开度，一般情况下前调风门处于微开状态。缩短推煤时间间隔，增大供煤量，则温度升高。反之温度降低。推煤时间可以根据每批煤的质量和热值自由设定在0～5分钟之间。调整稳定后则不需反复调节推煤时间间隔。出口烟气温度可以控制在800℃±20℃（当供煤量和鼓风量一定的情况下，烟气温度控制基本稳定）。燃烧炉正常运行中处于微负压状态，其外壁温度不高于室内温度30℃。

二，换热器结构：换热器分为高温段和中温段，一喷四插一共五组。前一组采用梅花形喷流管，后面四组插件管采用锅炉无缝钢管。无缝钢管内置螺旋型导向换热插件。喷流管与插件管两端焊接在风箱花板上。上下两端分别为风室。
