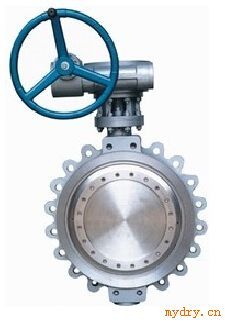

LTD373H美标凸耳式对夹式蜗轮蝶阀
LTD373H美标凸耳式对夹式蜗轮蝶阀一、凸耳式蝶阀的概述：我公司的凸耳式美标蝶阀具有结构简单紧凑，通用互换性好，蝶板具有自动对中功能。启动平滑过渡，同时阀板处于浮动状态，摩擦力小从而降低了启闭扭矩。广泛用于石油,化工、食品、医药、造纸、水电、船舶、给排水、冶金、能源等系统的管路上,适用于多种腐蚀性的气体,液体,半液体以及固体粉末介质。
二、美标凸耳对夹式蝶阀采用标准
设计标准 :API609-83
法兰连接尺寸:ANSI B 16.5
结构长度 :ANSI B 16.10-1992
压力试验:API 598-82
三、美标凸耳对夹式蝶阀主要零件的材质
零件名称
材料
阀体
WCB、304、316、316SS、CF8M
蝶板
WCB、304、316、316SS、CF8M
阀杆
316、2Cr13、1Cr18Ni9Ti
密封圈
316、氟塑料
填料
柔性石墨、氟塑料
四、美标凸耳对夹式蝶阀主要技术参数
公称通径
DN（mm）
830W
830L
2～36
2～36
公称压力
PN（Mpa）
150Lb
300Lb
试验压力
强度试验
3.0
7.5
密封试验
2.2
5.5
适用介质
水、蒸汽、油品、海水等
适用温度
-29℃～425℃
五、LTD373H美标凸耳对夹式蝶阀外形尺寸
公称通径
结构长度
（标准值）
外形尺寸
（参考值）
连接尺寸
（标准值）
L
H
H0
D1
D2
M
Z-d
6
150
76
175
545
270
216
M20
12-22
8
200
89
210
615
330
270
M24
12-26
10
250
114
250
695
387
324
M27
16-29
12
300
114
285
830
451
381
M30
16-32
14
350
127
320
900
514
413
M30
20-32
16
400
140
355
980
591
470
M33
24-35
18
450
152
380
1030
628
533
M33
24-35
20
500
152
415
1110
686
584
M33
24-35
24
600
178
475
1305
813
692
M39
24-41
30
750
229
580
1525
997
857
M45
28-49
36
900
241
680
1765
1168
1022
M50
32-52
