单锥混合真空干燥机 单锥螺旋真空干燥机加热夹套型式

单锥混合真空干燥机 单锥螺旋真空干燥机加热夹套型式

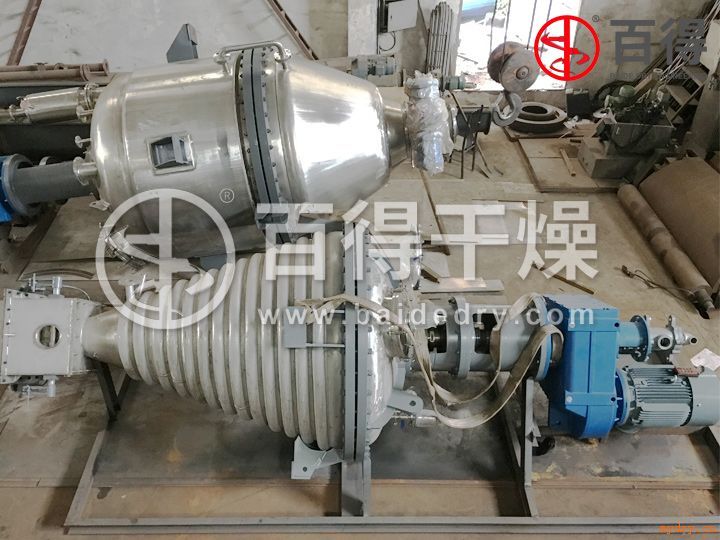

单锥混合真空干燥机 单锥螺旋真空干燥机是百得干燥根据精细化工行业精烘包生产线工艺要求开发的新一代搅拌型真空干燥器之一，采用先进的工艺设计和制造技术，能够处理湿粉、滤饼、糊剂和料浆等材料，尤其适合比重大、粘稠和敏感度高或者含有有毒或爆炸性溶剂的产品。单锥脉冲混合干燥机适合低真空度操作，可应用于流程的其他阶段，包括：反应-结晶、加热-冷却、杀菌、液体-固体分离和脱气。
随着现代化学工业的发展，化工生产趋向大型化与规模化发展，单套生产装置的产量越来越大，单锥真空干燥机也逐渐向大型化发展。此时单锥干燥器的直径增大，锥体加长，特别是当夹套压力高于1.0MPa时，内筒壁厚增加，给真空单锥干燥机的设计和制造工作增加了难度，相应地也提高了设备的制造费用。因此，通过选择合适的夹套结构来达到器壁减薄、内筒承压能力增强的目的是比较经济合理的。
单锥混合真空干燥机 单锥螺旋真空干燥机加热夹套型式 (1) 整体夹套对于搅拌设备的加热或冷却采用zui多的夹套型式为整体型夹套，这种夹套是在设备外部再套上一个直径稍大的容器。其具有加工技术成熟、结构简单、制造方便等特点，从而在化工设备设计的选择中获得了广泛的应用。缺点是加热面积收到筒体几何尺寸的限制而不能做的太大。
(2) 带螺旋导流板夹套在夹套内设置螺旋导流板，不但能为夹套内的流体导流，更好地加热或冷却容器内的物料，而且容器筒体因外压计算长度减小而使计算壁厚减小。缺点是当需要的导流板尺寸较大时，无法在筒体与夹套之间设置，如采用加大筒体与夹套间间距或增加导流板圈数及筒体壁厚来减小导流板尺寸的方法，则是一种本末倒置的做法，再者筒体、加强圈、夹套均为刚性连接，不一样的材料及温度，会产生极大的应力，因此应尽量避免该结构。 (3) 半(圆)管夹套半(圆)管夹套结构按排列形式分为螺旋式和排管式，按半圆管形状分为标准半圆管和弓形管。半(圆)管夹套相对于整体夹套具有以下特点：结构简单，承压能力强，在不改变容器操作状况的情况下，可有效的减薄其设计壁厚，节省材料，降低设备成本，而且能提高设备抗外压的强度和刚度，方便检修。尤其对于外压工况较为恶劣的大型单锥真空干燥机，这一优势较为明显。缺点是焊缝较多，焊接量大，给加工制造带来一定难度，同时也增加了无损检测的工作量。
