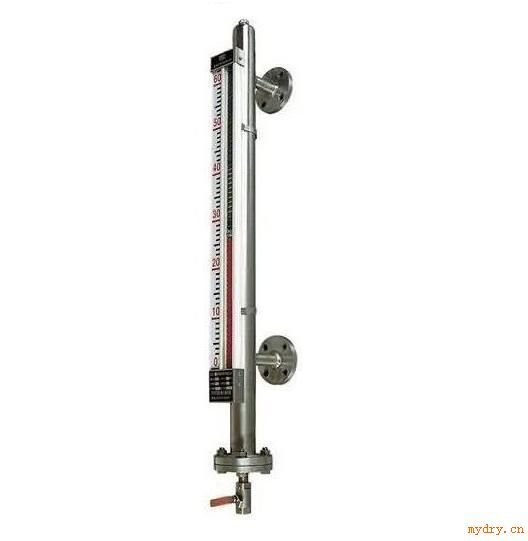

JDUHZ型磁翻板液位计
JDUHZ型磁翻板液位计由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。JDUHZ系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上JD系列液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。 该液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
工作原理：
磁翻板液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。
磁翻板液位计结构如下图所示:
主要技术参数
1、量程范围（mm）：300～19000
2、介质密度（g/cm3）：0.5～2
3、介质粘度： ≤0.02Pa.S
4、工作温度℃：-40～350
5、压力等级（MPa）：≤32
6、测量精度（mm）：≤±10
7、安装方式：侧装式、顶装式、底装式
8、防护等级：IP65
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、传输方式：4～20mA 或 开关量
11、接口法兰：PN4.0 DN25 HG20593（侧装式）
PN1.0 DN100 HG20593（顶装式、底装式），可以根据用户的需要特殊定制。
UHZ型系列液位计选型表
表一
型号基型保温型插入型耐腐型防霜型保温耐腐型插入耐腐型代号0WDJSZY表二
报警控制无报警带上限(a)带下限(b)带上下限代号01(防爆c)2(防爆d)3(防爆e)表三
材质不锈钢防锈铝钛PVC塑料氟塑包裹代号PLTSF表四
材质不锈钢防锈铝钛PVC塑料内衬四氟内衬丙烯内衬乙烯代号pLTSPFPPPE表五
公称压力MPaKgf/cm20.61.01.62.54.06.31016220320代号不锈钢ABCDEFGHIJ碳钢abcdefghij法兰标准HG20593-97 DN20(RF)HG20595-97 (RF) DN20Dg15H12-0-2Dg15
H12-0-3
表六
介质温度-40~0℃≤80℃≤100℃≤150℃≤300℃≤3500℃≤480℃代号ABCDEFG表七
使用压力(实际)MPaKgf/cm20.61.01.62.54.06.31016220320代号ABCDEFGHIJ注：当液位计安能装受环境影响，空间位置L1<300订货时应明显提出。
