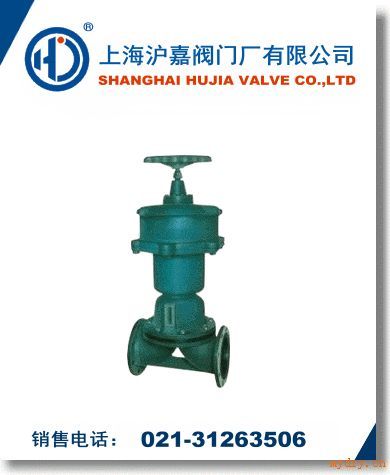

名称：气动隔膜阀型号：EG641J口径：DN15-DN300压力：1.6MPa材质：铸铁、铸钢、不锈钢认证：ISO9001:2000·气动隔膜阀产品详情气动隔膜阀*突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
气动隔膜阀用途和主要性能规范
1.本系列隔膜阀可根据不同的视裹材质，适用於不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构。
2.各种视裹材质的推荐使用范围：
视裹材质（代号）
适用温度
适用介质
硬橡胶（NR）
-10 ℃～85 ℃
除强氧化剂（如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂）外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类，有机酸及醛类等。
软橡胶（BR）
-10 ℃～85 ℃ ]
具有良好的耐磨性能。主要用于50%以下的硫酸，氢氧化钠、氢氧化钾、中性盐浴溶液及氨液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体，各种浓度稠粘液等。
丁基胶（IIR）
-10 ℃～120 ℃
抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。
氯丁胶
（CR）-10 ℃～120 ℃
动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆，抗磨性好。
铸铁不视裹
-40 ℃～100 ℃
非腐蚀性介质
气动隔膜阀隔膜材质的推荐使用范围：
隔膜材质（代号）
适宜温度
适用介质
丁基胶（B级）
-40 ℃～100 ℃
良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。
天然胶（Q级）
-50 ℃～100 ℃
用于净化水、无机盐、稀释无机酸。
气动隔膜阀主要性能参数：
型号
公称通径DN（mm）
工作压力WP（Mpa）
试验压力（Mpa）
试验温度（℃）
密封
强度
EG41J W-16
20-50
1.6
1.76
2.4
常温
EG41J W-10
65-200
1.0
1.1
1.5
气动隔膜阀结构特点和作用原理
2.本阀门与其它阀门*大的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
3.由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
4.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
5.由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和*小的关闭力。
6.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
7.阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。
8.本阀采用标准：按照GB12239的规定，并符合BS5156的要求。
气动隔膜阀主要零件的材料
序号
名称
材料
1
体阀
铸铁
2
衬囊层
橡胶
3
隔膜
橡胶
4
阀瓣
铸铁
5
阀盖
铸铁
6
阀杆
碳钢
7
手轮
铸铁
气动隔膜阀主要连接尺寸
公称通
径
DN
(mm)
公称压力
PN
(MPa)
工作压力
WP
(MPa)
主要外形尺寸
(mm)
适用范围
重量（kg）
L
D1
D
D0
?
Z
H
温度
（°C）
介质
J型
W型
J型
W型
20
1.6
1.6
121
117
75
105
70
13.5
4
103
小于等于100
一般腐蚀性
非腐蚀性
3
25
131
127
85
115
83
112
4.3
32
150
146
100
140
114
17.5
144
6.5
40
163
159
110
150
156
7.9
50
194
190
125
165
140
177
10.6
65
1.0
1.0
220
216
145
185
165
164.5
17.6
80
258
254
160
200
230
8
181.5
25.5
100
309
305
180
220
280
253
36.2
125
362
356
210
250
282
47.5
150
412
406
240
285
368
366.5
74
200
527
521
295
342
483
22
143
?隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。隔膜阀其启闭件是一块用软质材料制成的隔膜，它将阀体内腔与阀盖内腔隔开。隔膜阀实际上不过是“钳夹”的阀，一个弹性的，可扰的膜片，用螺椿连接在压缩件上，压缩件是由阀杆所操作而上下移动，当压缩件上升，膜片就高举，而造成通路，当压缩件下降，膜片就压在阀体堰上（假使为堰式阀）或压在轮廓的底部（假使为直通式），隔膜阀适用于开关及节流之用。
隔膜阀本身结构设计的原因特适合于超纯介质或污染严重，*粘稠的液体、气体、腐蚀性或惰性介质。与控制设备相结合时，隔膜阀更能取代其它传统控制系统，尤其是适用于固体和易污染的惰性介质。产品主要应用于生物制药、食品、行业; 以及电力、化工、电镀、等行业的工业水处理中, 还被应用于半导体晶圆的生产中,隔膜阀是特别适用于运送有腐蚀性，有粘性的流体，例如泥浆、食品、药品、织维性粘合液等，因管线中，隔膜阀的操作机构，是不暴露在运送流体中，故不具污染性，也不需要填料，阀杆填料部也不可能会泄漏。
隔膜阀的特点如下：
隔膜阀*突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
