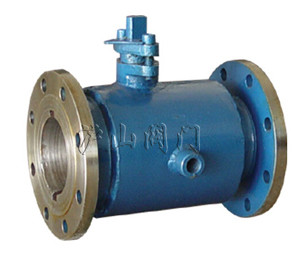

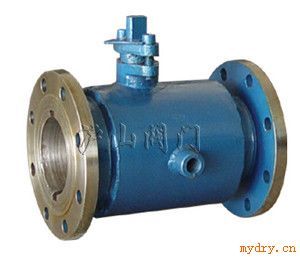

BQ41保温球阀

BQ41保温球阀

BQ41保温球阀 http://www.hushanfamen.com/Valve_Product_671.html

产品名称： BQ41保温球阀 产品型号： BQ41-16C 产品口径： DN15-200mm 产品压力： 1.6-2.5MPa 产品材质： 铸铁、铸钢、不锈钢 联系电话： 021-31007323 联系传真： 021-33321522 Email： [email protected] 联系人： 周生 联系手机： 18818008975 QQ： 178876695 公司名： 沪山阀门制造（上海）有限公司 帐号： 03416900040041464 税号： 310115312539830 售后承诺： 质保一年，质量三包：包修、包换、包退。

沪山阀门制造（上海）有限公司是国内*〖BQ41保温球阀〗制造商，也是国内大型【球阀】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖BQ41保温球阀〗解决方案，质量可靠，价格实惠，故*各地，欢迎新老客户来电，来函，我们将为您提供*优质的服务。

一、BQ41保温球阀产品特点

BQ41保温球阀具有良好的保温保冷特性,且电动阀门的通径与管径一致,同时又能有效降低管 路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

由于采用整体式结构，因而保温球阀比一般球阀体积更小，重量更轻，且无外漏,密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。

二、BQ41保温球阀技术规范

设计标准

ASME B 16.34 GB/T 12224

结构长度

ASME B 16.10 GB/T 12221

连接法兰

ASME B 16.5 JB/T 79

驱动方式

手动、电动、气动

试验和检验

JB/T9092 API 598

适用介质

重油、胶类等易凝固介质

三、BQ41保温球阀 主要零件材质表

序号 零件名称 材 质 GB ASTM 1 夹套 25 A105 2 阀座 WCB A216-WCB 3 阀体 25 A105 4 密封圈 PTFE、对位聚苯 5 球体 304 304 6 阀杆 1Cr13 A247-410 7 填料 柔性石墨 8 填料压盖 WCB A216-WCB

注：系列阀门主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。

四、BQ41F/H保温球阀主要外形及连接尺寸表

RBQ41保温球阀 结构图

公称通径 (DN)

L D E H W 管螺纹
Pipe thread (mm) (in) (mm) (in) P

20

3/4″

117

40

11/2″

58.5

101

170

G3/4″

25

1″

127

50

2″

62.5

106

170

G3/4″

40

11/2″

165

65

21/2″

63.5

125

250

G3/4″

50

2″

178

80

3″

68

135

250

G3/4″

80

3″

229

150

6″

82

193

350

G3/4″

100

4″

254

200

8″

83

265

420

G3/4″

150

6″

292

250

10″

95

355

1000

G3/4″

200

8″

330

300

12″

100

410

1300

G3/4
