YQ98004型过滤式缓闭止回阀
YQ98004型过滤式缓闭止回阀
公司简介原上海沪山阀门厂创建于1985年，是一家有几十年史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的*。专业生产制造各种高中低压阀门、电磁阀、针型阀、安全阀、减压阀、闸阀、截止阀、球阀、蝶阀、止回阀、水力控制阀、柱塞阀、旋塞阀、隔膜阀、过滤器、疏水阀、排气阀、切断阀、平衡阀及代理进口阀门。
产品名称

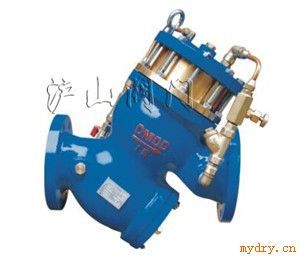

YQ98004型过滤式缓闭止回阀
产品名称： YQ98004型过滤活塞式缓闭止回阀
产品型号：
YQ98004
适用介质：
水 连接形式： 法兰 适用温度：0～80℃
公称通径： DN50-DN400常用材质：
铸铁、铸钢、不锈钢
技术咨询：
021-31007323一、过滤活塞式缓闭止回阀产品概述
YQ98004型过滤活塞式缓闭止回阀主要安装在取水、送水、加压、潜水、污水等泵站的水泵出水管道上。
二、过滤活塞式缓闭止回阀工作原理
YQ98004型过滤活塞式缓闭止回阀安装在自来水厂及高层建筑给水系统，以及其它给水系统的水泵出口管道上，防止介质倒流，防止水锤及水击现象的产生。一阀兼具电动阀，逆止阀和水锤消除器，可以有效地提高供水系统的安全可靠性。
三、过滤活塞式缓闭止回阀特点
1、消除水锤效果好。将缓开、速闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭，阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小、流量大、具体积小、重量轻
四、过滤活塞式缓闭止回阀技术参数
公称压力
1.0Mpa、1.6Mpa、2.5Mpa
*低动作压力
≥0.04Mpa
缓闭时间
3~60s（可调）
介质温度
0~80℃
适用介质
水
五、主要外形尺寸
DN
50
65
80
100
125
150
200
250
300
350
400
L
250
280
335
380
425
480
750
660
740
810
860
六、过滤活塞式缓闭止回阀外形及原理图
七、过滤活塞式缓闭止回阀安装示意图
