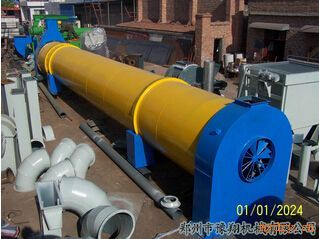

滚筒烘干机
滚筒烘干机简介：
滚筒烘干机也叫转筒式干燥机，是物料加热干燥装置。广泛用于水泥、矿山、建材、化工工业，烘干煤粉、石灰石、粮食、沙、黏土等物料。
滚筒烘干机的主体部分为一个与水平线略呈倾斜的旋转圆筒。圆筒由齿轮传动，转速一般为2~6r/min，圆筒的倾斜度与其长度有关，通常介于1°~5°之间。物料从转筒较高的一段送入，与热空气接触，随着圆筒的旋转，物料在重力的作用下流向较低的一端被干燥而排出。由于干燥机处于负压条件下工作，进料及排料端均采用密封装置以免漏风。
滚筒烘干机工作原理：
滚筒烘干机主要由回转体、扬料板，传动装置，支撑装置及密封圈等部件组成。干燥的湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干燥器内。干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。物料从较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着圆筒的转动物料受重力作用运行到较底的一端。湿物料在筒体内向前移动过程中，直接或间接得到了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。
滚筒烘干机主要特点：
1.该机扬料板分布及角度设计合理，性能可靠，因而热能利用率高，干燥均匀，清理物料次数少，适用维修方便等特点。
2.设备采用调心式拖轮结构，拖轮与滚圈的配合好，大大降低了磨损及动力消耗。
3.该设备中专门设计的挡轮结构，大大降低了由于设备倾斜工作所带来的水平推力。抗过载能力强，筒体运行平稳，可靠性高。
4.干燥机具有耐高温的特点，能够使用高温热风对物料进行快速干燥。可扩展能力强，设计考虑了生产余量，即使产量小幅度增加，也无需更换设备。
5.滚筒烘干机处理能力大，燃料消耗少，干燥成本低。
滚筒烘干机主要技术参数：
型号
转筒
直径
转筒
长度
倾斜度
转速
/分
重量
功率
容积
立方
φ0.6×8
φ600
8米
3-5
8
5.1
6极4
2.26
φ0.8×10
φ800
10米
3-5
7.2
6.9
6极4
5.02
φ1.0×10
φ1000
10米
3-5
6.73
7.5
6极5.5
7.85
φ1.2×12
φ1200
12米
3-5
5.8
13.1
6极11
13.31
φ1.5×12
φ1500
12米
3-5
4.8
22.3
6极15
21.2
φ2.2×14
φ2200
14米
3-5
3.2
52.8
30
53.22
φ2.4×18
φ2400
18米
3-5
3
73.3
37
81.43
φ2.8×24
φ2800
24米
3-5
2.59
97
75
147.8
