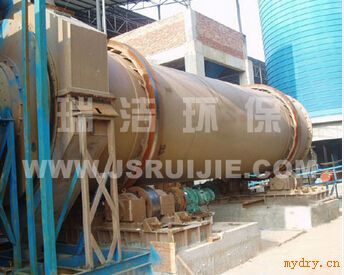

RSH型双筒烘干机
双筒烘干机在传统单筒回转式烘干机结构的基础上进行了大幅度的突破和创新。从烘干机原理上看，物料与热气流的交换更加充分、更为科学合理，各项热工指标达*水平。其主要特点如下：1、双筒烘干机热效率高，节能效果显著。经检测，热效率大大超过传统单筒烘干机50%左右的水平。该设备投产使用后，节煤效果显著。2、烘干机原理科学合理、高效节能。物料在内筒与热气流以辐射、对流、传导形式进行热交换，在外筒热交换以传导、对流形式并用。3、该机长度缩短，有利于工艺布置。整机长度比单筒烘干机缩短约40%左右，从而减少厂房的建筑面积，节约工程投资，也更适合于老厂改造的工艺布置。4、该机采用物料与热气流顺流烘干工艺，适用范围广。它能适应粘土、煤、矿渣、铁粉等各种原材料的烘干，也适用于冶金、化工等部门的各种散状物料的烘干。5、该机结构紧凑。整机水平布置，采用托轮支承，取消了大小齿轮传动，代之以托轮传动，使设备安装更方便、操作更简单、运行更可靠、运转率更高。6、该机的外部表面积比单筒回转式烘干机减少30%以上，并且外筒对内筒有保温隔热作用，外筒表面温度低，热损失少，在高效节能的同时，大大改善了劳动环境和劳动条件。7、多种扬料板设计，角形扬料板与万字扬料板的有机结合，使物料与热烟气交换更加充分，减少了烘干机筒体内“风洞”产生的机理。8、采用变频调速，调整筒体转速，根据入机水分，产量要求，采用适当的转速，确保下道工序的需求。9、自动温度监控系统,使操作更加便捷。| 型号 | RSH2×6.5m | RSH2.4×9m | RSH3×10m | RSH3.3×11m | RSH3.5×11m | |||||
| 内筒规格(m) | φ1.4×6.15 | φ1.7×8.65 | φ2×9.65 | φ2.2×10.6 | φ2.3×10.6 | |||||
| 外筒规格(m) | φ2×6.5 | φ2.4×9 | φ3×10 | φ3.3×11 | φ3.5×11 | |||||
| 筒体转速r/min | 0.6～6 | 0.6～6 | 2～4.5 | 2～4.5 | 2～4.5 | |||||
| 烘干形式 | 顺流 | 顺流 | 顺流 | 顺流 | 顺流 | |||||
| 生产能力(t/h) | 粘土 | 矿渣 | 粘土 | 矿渣 | 粘土 | 矿渣 | 粘土 | 矿渣 | 粘土 | 矿渣 |
| 6 | 7 | 17 | 24 | 35-40 | 45-53 | 42-48 | 55-62 | 46-52 | 62-72 | |
| 物料初水分% | 15 | 15 | 10 | 13 | 10 | 13 | 10 | 13 | ||
| 物料终水分% | 2 | 2 | 3 | 2 | 3 | 2 | 3 | 2 | ||
| *高进气温度(℃) | 950 | 950 | 950 | 950 | 950 | |||||
| 出口废气温度(℃) | 110 | 110 | 110 | 110 | 110 | |||||
| 热耗 | 3506－3995 (Cal/Kg 干料) | |||||||||
| 热效率 | ＞85% | |||||||||
| 蒸发强度 | 40－60Kg H2O/m3.h | |||||||||
| 标煤耗(kg /t干料) | 16－20 | 14-18 | 13-16 | 12-15 | 12-15 | |||||
| 电机型号 | YCT－225－4B | XWDV-8195-59 | XWDV-8195-59 | XWDY22-8235-43 | XWDY30-8245-43 | |||||
| 减速机型号 | JZQ500-2 | |||||||||
| 电机功率(KW) | 15 | 2×15 | 4×15 | 4×22 | 4×30 | |||||
