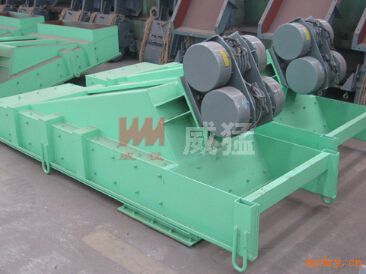

ZG系列振动给料机

ZG系列振动给料机产品概述:
ZG系列振动给料机是一种新型、节能通用给料设备。该机采用新型振动电机做激振源，具有结构简单、紧凑，使用及维修方便，给料连续均匀，料槽磨损小，使用寿命长等优点，常与振动输送机、振动筛、斗式提升机、破碎机等配套使用，用于自动配称、定量包装、自动控制的工艺流程中，是冶金、矿山、电力、建材、化工、机械等行业理想的给料设备。

ZG系列振动给料机工作原理:
ZG系列振动给料机是利用新型振动电机驱动，使筛体沿槽方向作周期性直线往复运动来实现均匀、定量给料。ZG系列振动给料机由料体、振动电机、减振装置组成。

ZG系列振动给料机安装与调试、使用与维护:
1.振动给料机如用于配料、定量给料时，为保证给料均匀稳定，防止物料自流应水平安装，如进行一般物料连续给料，可下倾10º安装。对于粘性物料及含水量较大的物料可以下倾15º安装。
2.可以下倾15º安装。
3.安装后的给料机应留有20mm的游动间隙，横向水平，悬挂装置采用柔性连接。
4.空试前，应将全部螺栓紧固一次，尤其是振动电机的地脚螺栓，连续运转3-5小时，应重新紧固一次。
5.试车时，两台振动电机必须反向旋转。
6.给料机在运行过程中应经常检查振幅，电流及噪音的稳定性，发现异常应及时停车处理。
7.电机轴承每2个月加注一次润滑油，高温季节每月加注一次润滑油。

ZG系列振动给料机型号说明:
ZG F □ □
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────-　槽长
│ │ │
│ │ └──────────　槽宽
│ │
│ └───────────-　封闭型
│
└─────────────　振动给料机

ZG系列敞开式给料机技术参数表:

参数型号	入料粒度 Mm	处理量 t/h	自振源型号	振动电机型号	功率 KW	振频 Hz	双振幅 mm	激振力 KN	参考重量 Kg	单点动负荷Kg
ZG-35-90	0-60	25	WLZD-2x2.5-4	YZO-2.5-4	0.25x2	25	2-4	2.5x2	174	30
ZG-40-90	0-60	30	WLZD-2x5-4	YZO-5-4	0.4x2	25	2-4	5x2	184	30
ZG-45-90	0-100	50	WLZD-2x5-4	YZO-5-4	0.4x2	25	2-4	5x2	235	38
ZG-70-100	0-150	100	WLZD-2x8-4	YZO-8-4	0.75x2	25	2-4	8x2	342	50
ZG-80-120	0-150	200	WLZD-2x17-4	YZO-17-4	0.75x2	25	2-4	17x2	372	60
ZG-90-150	0-150	300		YZO-20-4	2.0x2	25	4-6	20x2	606	80
ZG-95-150	0-150	400		YZO-20-4	2.0x2	25	4-6	20x2	646	85
ZG-140-180	0-150	750		YZO-30-4	2.5x2	25	4-6	30x2	1030	180
ZG-160-180	0-150	1000		YZO-50-4	3.7x2	25	4-6	50x2	1156	200

表中处理量根据河沙比重1.6t/T计算所得
ZG系列外形安装尺寸图（敞开型配自振源）

型号	L	L1	L2	B	B1	B2	H 自振源	H 振动电机	H1	H2
ZG-35-90	900	200	900	512	355	350	460	400	150	220
ZG-40-90	900	200	900	550	405	400	460	400	150	280
ZG-45-90	1000	215	900	612	455	450	465	450	200	290
ZG-70-100	1124	262	1000	864	706	700	532	535	230	380
ZG-80-120	1281	351	1200	1008	806	800	550	634	250	400
ZG-90-150	1535	392	1500	1058	906	900		650	300	900
ZG-95-150	1535	392	1500	1158	956	950		650	300	900
ZG-140-180	1846	430	1800	1634	1408	1400		760	400	1160
ZG-160-180	1846	430	1800	1834	1608	1600		830	500	1175

ZG系列封闭式给料机技术参数

参数型号	入料粒度 Mm	处理量 t/h	自振源型号	振动电机型号	功率 KW	振频 Hz	双振幅 mm	激振力 KN	参考重量 Kg	单点动负荷Kg
ZGF-35-90	0-60	25	WLZD-2x2.5-4	YZO-2.5-4	0.25x2	25	2-4	2.5x2	240	35
ZGF-40-90	0-60	30	WLZD-2x5-4	YZO-5-4	0.4x2	25	2-4	5x2	256	35
ZGF-45-90	0-100	50	WLZD-2x5-4	YZO-5-4	0.4x2	25	2-4	5x2	296	45
ZGF-70-100	0-150	100	WLZD-2x8-4	YZO-8-4	0.75x2	25	2-4	8x2	394	55
ZGF-80-120	0-150	200	WLZD-2x17-4	YZO-17-4	0.75x2	25	2-4	17x2	432	65
ZGF-90-150	0-150	300		YZO-20-4	2.0x2	25	4-6	20x2	656	90
ZGF-95-150	0-150	400		YZO-20-4	2.0x2	25	4-6	20x2	694	100
ZGF-140-180	0-150	750		YZO-30-4	2.5x2	25	4-6	30x2	1258	200
ZGF-160-180	0-150	1000		YZO-50-4	3.7x2	25	4-6	50x2	1446	220

表中处理量根据河沙比重1.6t/T计算所得
