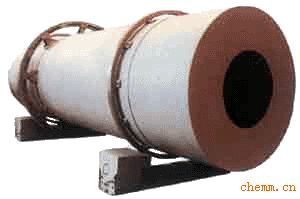

HZG回转滚筒（转筒）干燥机
产品概述：
回转滚筒干燥机，也叫转筒干燥机、回转窑。广泛应用于建材、冶金、化工等行业。如水泥工业中矿渣、石灰石、煤粉、粘土等物料的干燥；建筑配料的河砂干燥；生化工业中的糟渣干燥，如木糖渣、豆渣、木薯渣等；电厂燃煤干燥、染料行业煅烧工序、石化催化剂行业浸渍等；该设备主要由转筒、抄板、传动装置、密封件及供热系统等组成。结构简单，产能大、工效高、连续运行、维护方便。
  | |
   | |
 |  |
工作原理：
湿物料加入干燥机后，在筒内均布的抄板器翻动下，物料在干燥机内均匀分布与分散，并与并流（或逆流）的热空气充分接触，传热、传质，在干燥过程中，物料在带有倾斜的抄板和热气流的作用下，运动到干燥机另一段星型卸料阀排出成品。加热方式有直接加热和间接加热两种形式。
设备应用：
适用于化工、矿山、冶金等行业大颗粒，比重大物料干燥，如河砂、石英砂、矿石、高炉矿渣、煤、金属粉末、磷肥、硫铵。对有特殊要求的粉状，颗粒状物料的干燥。如：HP发泡剂、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣、白酒酒糟、豆糟渣、木薯渣、木糖醇渣。要求低温干燥，且需大批量连续干燥的物料。
| 形式 | 直接加热顺流式 | 直接加热顺流式 | 直接加热逆流式 | 直接加热逆流式 | 复合加热 | 复合加热 |
| 物料种类 | 矿石 | HP发泡剂 | 高炉矿渣 | 硫铵 | 磷肥 | 煤 |
| 处理量(kg/h) | 1000 | 466 | 15000 | 20000 | 5000 | 1000 |
| 初含水量(%) | 30 | 13 | 6 | 1.5 | 6.5 | 30 |
| 终含水量(%) | 15 | 0.3 | 1 | 0.1 | 0.1 | 15 |
| 平均粒径(mm) | 6.5 | 0.05 | 4.7 | 0.5-1.7 | 5 | 6.5 |
| 物料堆积重度(kg/M2) | 770 | 800 | 1890 | 1100 | 750 | 770 |
| 热风量 kg/h | 39000 | 5400 | 10750 | 9800 | 16000 | 39000 |
| 入口气体温度(℃) | 600 | 165 | 500 | 180 | 570 | 600 |
| 物料出口温度(℃) | 150 | 42 | 100 | 70 | 75 | 150 |
| 加热方式 | 煤气Gas | 蒸汽或电加热 | 重油 | 燃煤热风炉 | 重油 | 重油 |
| 装料系数(%) | 6.3 | 7 | 7.5 | 18 | ||
| 转速(rpm) | 4 | 4 | 3.5 | 3 | 2 | 4 |
| 倾斜度(M/M) | 0.04 | 0.005 | 0.03 | 0.05 | 0.043 | 0.04 |
| 抄板数目 | 12 | 24 | 12 | 22 | 内筒外面8外筒内面16 | 6 12 |
| 干燥器直径(M) | 2.0 | 1.5 | 2 | 2.3 | 外筒2内筒0.84 | 外筒2.4内筒0.95 |
| 干燥器长度(M) | 20 | 12 | 17 | 15 | 16 | 2.0 |
| 驱动功率(KW) | 22 | 7.5 | 15 | 11 | 15 | 22 |
|
设备特点：
转筒干燥器机械化程度高，生产能力较大。
流体通过筒体阻力大，功率低。
对物料特性的适用性比较强。
操作稳定、操作费用较低，产品干燥的均匀性好。
