xsg快速旋转闪蒸干燥机

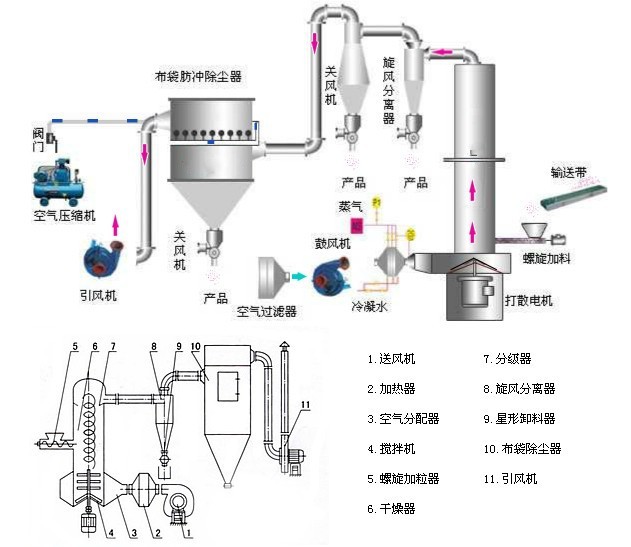

1)、干燥室底部设置内锥体结构，使干燥器气体流通截面积自下而上不断交大，底部气速相对较大，上部气速相对较小，从而保证了下部的大颗粒处于流化状态的同时，上部的小颗粒也处于流化状态。内锥体结构还缩短了搅拌轴悬臂部分的长度，从而增加了运转的可靠性。另外，这一结构可以有效防止轴承在高温区工作的恶劣状态，从而延长了轴承的使用寿命。
2)、搅拌齿上设置刮板。物料在被搅抖齿旋转粉碎的同时，又被抛向器壁，粘在壁面上，如果不及时将粘在器壁上的物料刮下，则会出现严重“结疤“现象，导致不能正常操作。搅拌齿上安装刮板，可以保证在物料与器壁粘结牢固前，将其剥落。
3)、干燥室顶部设置分级环。其作用主要是将颗粒较大、还没有干燥的物料分离挡下，继续进行干燥，从而保证满足产品粒度分布窄、湿含量均匀一致的要求。
4)、锥底热风入口处设置冷却夹套。热风开始与物料接触处，温度很高，一般接近热空气的温度，远远高于床层中的温度，操作中难免出现少部分物料在环隙附近粘结，停留时间过长，从而导致物料变质，甚至产生熔化，为避免这一现象，增设局部夹套，可以降低该处器壁的温度，使操作得以顺利进行。
由于XSG系列旋转闪蒸干燥机以上结构特点，使其性能较其它干燥机存在以下优点：
1)、干燥强度高。由于物科受离心、剪切、碰撞、磨擦而被微粒化，呈高分散状态，气固两相间的相对速度较大，强化了传质、传热。
2)、适宜于热敏性物料。干燥机底部高温区气速高、物料很难与热表面直接接触；另外附有冷却夹套、搅拌齿配有利板这一切解决了物料粘壁、焦化之忱。
3)、工艺简化。与运用其它类型的干燥机相比，用闪蒸干燥机干燥膏糊状、泥浆状、滤饼等物料可以一次干燥成均匀的粉状产品，省去了粉碎、筛分等工序。
4)、有效控制终水份和细度。进料及热风温度的调节及分级器的协调统一，对终水份和成品粒度能够充分控制，从而保证了产品的湿含量及细度均匀一致。

undefined

有机物：阿特拉津（农药杀虫剂）、月桂酸隔、苯甲酸、安息香酸、杀菌丹、草酸钠、醋酸纤维素等。
染料：蒽醌、黑色氧化铁、靛兰颜料、丁酸、氢氧化钛、硫化锌、各种偶氮染料中间体。
无机物：硼砂、碳酸钙、氢氯化物、硫酸铜、氧化铁、碳酸钡、三氧化锑、各种金属氢氧化物、各种重金属盐、合成冰晶石等。
陶瓷：高岭土、三氧化硅、粘土等。
食品：大豆蛋白、胶凝淀粉、酒糟、小麦糖、小麦淀粉等。

XSG系列旋转闪蒸干燥机型号	XSG-2	XSG-4	XSG-6	XSG-8	XSG-10	XSG-12	XSG-16
主机内径（mm）	φ200	φ400	φ600	φ800	φ1000	φ1200	φ1600
风量（m3/h）	350-500	1150-2000	2450-4500	4450-7550	7000-12500	10000-180000	18000-30500
蒸发水份（kg/h）	12-17	40-70	80-150	150-250	230-420	300-600	600-1000
*大装机容量（kw）	10	20	40	65	85	105	150
*大高度（m）	4.0	4.8	5.8	6.4	7.1	7.8	8.5
占地面积（m2）	15	20	28	35	40	52	80

闪蒸干燥机

1.水分蒸发量是以进风温度为180摄氏度，出风温度为80摄氏度每小时蒸发的水份；
2.除以上型号外可为用户作特殊设计；
3以上装机容量为标准配套，根据物料不同功率的配套可明显减少。处理物料及特点（以6型XSG系列旋转闪蒸干燥机为基准）

物料名称	硬脂酸锌	氢氧化铝	碳酸锌	杀虫单	TMTD	DSD酸	氧化铁红	二氧化锑	氯化亚铜	白炭黑
进风温度（℃）	150	180	150	120	140	150	200	180	200	280
初含湿度（%）	80	55	80	30	65	60	60	45	30	85
终含湿度（%）	0.5	1.5	1.0	1.0	0.5	0.5	0.5	1.0	3.0	5.0
实际干燥能力（kg/h）	, 140-160	250-280	130-170	80-110	80-120	80-120<, o:p>	300-350	280-320	290-310	250-300

物料名称	促进剂ZDC	油溶墨	代酸锰锌	酞青兰	柠檬酸钙	超细碳酸钙	泥浆处理剂	二氧异氰尿酸钠	三氧异氰尿酸钠
进风温度（℃）	150	150	120	150	140	160	200	180	150
初含湿度（%）	60	45	30	55	40	70	75	25	30
终含湿度（%）	0.5	2.0	1.0	1.0	1.0	1.5	5.0	0.2-2	1.0
实际干燥能力（kg/h）	80-110	350-380	120-150	160-180	300-350	430-470	290-310	80-120	90-150

干燥实例：

类别			物料名称		初水份（％）	水份（％）
无机盐	硬盐	硬脂酸钡		40		0.5
		硬脂酸锌		40		0.5
		硬脂酸铝		45		2.0
		硬脂酸钙		40		2.5
		硬脂酸镁		45		5.0
	碳酸盐	碳酸锰		20		1.0
		碳酸铈		31		17
		碳酸锌		80		0.5
		碳酸钙		30		0.2
	氧化物	氧化锆		80		1.0
		氧化铁红		60		1.0
		氧化锌		60		1.0
		氢氧化铝		55		1.0
	氯盐	氯化亚铜		45		1.0
		而氯异青尿酸钠		25		1.0
	硫酸盐	硫酸钙		35		3.0
		焦亚硫酸钠		20		0.2
	其它	白炭黑		85		0.5
		三盐基硫酸铅		25		0.5
		偏硅酸钠		47.5 ,		42.4
有机化工原料			三苯基醋酸锡		25	1.0
			乙酰乙酰苯胺		15	0.2
			漂粉精		35-40	3
农药			巴丹		20	1.0
			杀虫单		20	1.0
			阿维菌素		80	15
			扫螨净		25	0.5
			多效脞		26	1.0
			灭多威		15	2.0
			精喹禾灵		58	1.0
			代森锰锌		30	1.0
			三环脞		28	1.0
			阿特拉津		40	1.0
染料、颜料			酞青蓝		35	0.5
			活性黄		60	3.0
			硫化红棕		60	3.0
			碱性嫩黄		40	0.3
			,油溶黑,	45		1.0
			硫化蓝		60	3.0
			铅铬黄		40	0.1
催化剂			歧化催化剂		50	1.0
			4A分子筛		24	2.0
			M.DM.CBS橡胶促进剂		20-30	0.3
医药			乌首		40	1.0
			核苷酸、酵母		40	6
			莫能霉素		30	3.0
