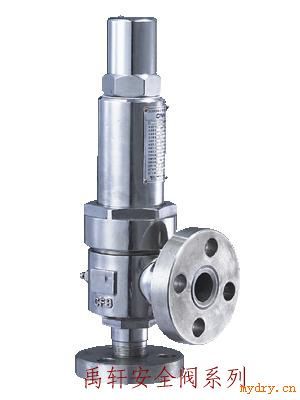

A41Y弹簧微启封闭式高压安全阀

A41Y弹簧微启封闭式高压安全阀

高压安全阀是一种安全保护用阀，它的启闭件受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过

规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。安全阀属于自动阀类，主

要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。　

按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀，微启式安全阀的开启行程高度为：≤0.05d0(*小排放

喉部口径)；全启式安全阀开启高度为≤0.25d0(*小排放喉部口径)。

高压安全阀按结构形式来分，要分为垂锤式、杠杆式、弹簧式和先导式(脉冲式)；按阀体构造来分，可分为封闭式

和不封闭式两种。封闭式安全阀即排除的介质不外泄，全部沿着出口排泄到指定地点，一般用在有毒和腐蚀性介质

中。对于空气和蒸汽用安全阀，多采用不封闭式安全阀。对于安全阀产品的选用，应按实际密封压力来确定。对于

弹簧式安全阀，在一种公称压力(PN)范围内，具有几种工作压力级的弹簧，订货时除注明安全阀型号、名称、介质

和温度外，尚应注明阀体密封压力，否则按*大密封压力供货。

高压安全阀的安装和维护应注意以下事项：

各种安全阀都应垂直安装。高压安全阀出口处应无阻力，避免产生受压现象。安全阀在安装前应专门测试，并检查

其官密封性。对使用中的安全阀应作定期检查。

安全阀安装应符合下列要求：

额定蒸发量大于0.5t/h的锅炉，至少装设两个安全阀：额定蒸发量小于或等于0.5t/h的锅炉，至少装一个安全阀。

可分式省煤器出口处、蒸汽过热器出口处都必须装设安全阀。

高压安全阀应垂直安装在锅商、集箱的*高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀

门。

杠杆式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调

整螺钉的装置。

对于额定蒸汽压力小于或等于3.82MPa的锅炉，安全阀喉径不应小于25mm：对于额定蒸汽压力大于3.82MPa的锅

炉，安全阀喉径不应小于20mm。

高压安全阀与锅炉的连接管，其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接

相连的短管上，短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。

安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全阀排气管底部应装腔

作势有接到安全地点的疏水管，在排气管和疏水管上都不允许装设阀门。

弹簧微启封闭式高压安全阀用途

A41Y-160、320高压安全阀适用于工作温度≤200℃空气、氮氢混合气、水等介质的设备和管路上。A41Y-

160P/320P高压安全阀、A41Y-160R/320R高压安全阀适用于工作温度≤200℃有腐蚀性的气体或液体介质的设备和

管路上，作为超压保护装置。连接法兰按JB/T2769-92的标准。
