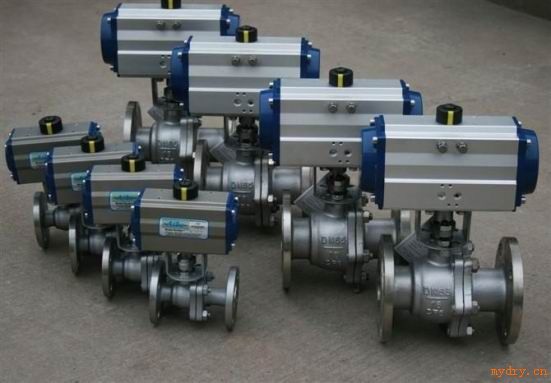

不锈钢气动法兰球阀Q641F-16P
产品特点：
Q641F系列气动O型球阀是一种转角为90°的旋转类阀门，密封性能优良，流量系数大，流阻系数小，结构简单，使用寿命长，便于维修。配用的执行机构分单作用和双作用两种型号。
1.气动球阀流体阻力小，是所有阀类中流体阻力*小的一种。以压缩空气作动力，调节型接受(4-20mA、0-10mA或1-5VDC)电流信号或电压信号，即可控制运转。开关型接受简单的触点型号实行开关动作。Q641F气动球阀以角行程输出的扭矩转动球体0~90º，达到启闭动作或调节动作。
2.气动球阀球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。Q641F气动球阀特别适用于要求零泄漏率的场合。
3.气动球阀有效的降低了球与密封圈之间的磨擦系数，减少了操作力矩。当介质压力较小时，Q641F气动球阀密封圈与球体接触面较小，故有较大的密封比压，确保可靠密封，当介质压力较大时，Q641F气动球阀密封圈与球体接触面积也相应增大，故阀座密封圈能承受较大的介质推力而不会损坏，确保可靠密封。
性能规范：
公称通径DN（mm）
15-250
公称压力PN（MPa)
1.6
公称压力PS（MPa)
强度试验
2.4
密封试验
1.76
材料\材料代号
C
P
R
主要零件
阀体
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
球芯
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
密封圈
增强聚四氟乙烯对位聚苯
填料
聚四氟乙烯柔性石墨
适用工况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-28℃～300℃
执行器
型号
BAW系列、GT系列、SW系列
气源压力
0.4-0.7Mpa
尺寸及执行器配置：
公称通径DN(mm)
尺寸(mm)
执行器型号
L
D
D1
D2
b
f
Z-Φd
15
108
95
65
45
14
2
4-14
GTD52/GT63K
20
117
105
75
55
14
4-14
GT63/GT63K
25
127
115
85
65
14
4-14
GT63/GT83K
32
140
135
100
78
16
4-18
GT83/GT83K
40
165
145
110
85
16
3
4-18
GT83/GT110K
50
178
160
125
100
16
4-18
GT83/GT110K
65
190
180
145
120
18
4-18
GT110/GT127K
80
203
195
160
135
20
8-18
GT127/GT127K
100
305
215
180
155
20
8-18
GT127/GT160K
125
256
245
210
185
22
8-18
GT160/GT190K
150
394
280
240
210
24
GT190/GT210K
200
457
335
295
265
26
12-23
GT254/BAW20S
250
533
405
335
320
30
12-25
AW17/AW20S
