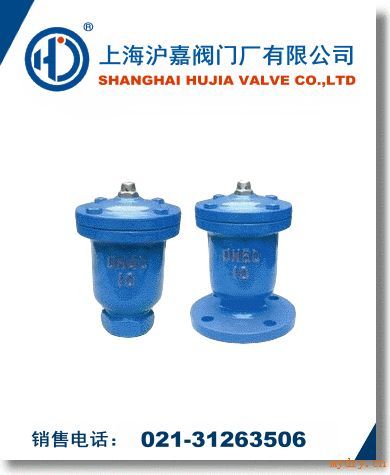

单口排气阀,进口单口排气阀

单口排气阀,进口单口排气阀

提供全套工程阀门解决方案，单口排气阀售前、售中、售后专业服务！

质量*：实行全过程质量监控，细致入微，全方位检测！

价格合理：高效内部成本控制，减少了开支，让利于客户！

交货快捷：先进生产流水线，充足的备货，缩短了交货期！

上海沪嘉阀门厂有限公司

QB1单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。当需要排出管道内的气体时，管道内的空气在水的压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出。当需要检修或清扫体腔时，应将阀门关闭。

QB1单口排气阀主要零配件

1

2

3

4

5

6

7

8

阀体

空心球

密封垫

阀盖

排气咀

垫圈

螺母

双头螺柱

QB1单口排气阀主要外形连接尺寸

型号

公称通径Dg

主要及连接尺寸

阀体材料

D

D1

D2

H

介质

QB1-10法兰式

15

195

160

85

330

水

铸铁、铸钢

20

195

160

85

330

水

铸铁、铸钢

25

195

160

85

330

水

铸铁、铸钢

QB1-10丝口式

1/2"

280

水

铸铁、铸钢

3/4"

280

水

铸铁、铸钢

1"

280

水

铸铁、铸钢

1" 1/4"

280

水

铸铁、铸钢

1" 1/2"

280

水

铸铁、铸钢

排气阀应用于独立采暖系统、集中供热系统、采暖锅 炉、中央空调、地板采暖及太阳能采暖系统等管道排气。因为水中通常都溶有一定的空气，而且空气的溶解度随着温度的升高而减少，这样水在循环的过程中气体逐渐从水中分离出来，并逐渐聚在一起形成大的气泡甚至气柱，因为有水的补充，所以经常有气体产生。

排气阀工作原理：

排气状态时，浮筒由于重力作用，将杠杆的一端向下拉下，这时杠杆处于倾斜状态，在杠杆与排气孔接触部分出现空隙，空气就通过此空隙由排气孔排出，随着空气的排出，水位上升，浮筒在水的浮力作用下向上浮起，杠杆上的密封端面逐渐压上排气孔，直至整个排气孔被完全堵住。排气阀这时就完全处于封闭状态。

排气阀的优点：

1.排气阀的浮筒采用低密度的PP材料，此材料即使长时间在高温水的浸泡下也不会产生变形。不会造成浮筒活动困难。
2.浮筒杠杆采用硬质塑料，杠杆与浮筒和支座之间的联接都采用活动联接，故不会在长期运行时产生锈蚀，导致系统不能工作而发生漏水。
3.杠杆的密封端面部分是采用弹簧支撑，可以随杠杆的运动相应伸缩，保证在不排气的情况下的密封性。
安装：排气阀在安装时，*好跟隔断阀一起安装，这样当需要拆下排气阀时进行检修时，能保证系统的密闭，水不致外流。低密度的PP材料，此材料即使长时间在高温水的浸泡下也不会产生变型。
