自由浮球式疏水阀,进口自由浮球式疏水阀
自由浮球式疏水阀,进口自由浮球式疏水阀,上海沪嘉阀门厂
提供全套工程阀门解决方案，自由浮球式疏水阀售前、售中、售后专业服务！
质量*：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
上海沪嘉阀门厂有限公司

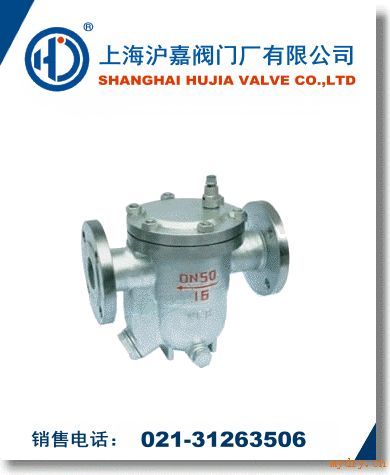

名称：自由浮球式疏水阀型号：CS41H口径：DN15-DN200压力：1.6MPa≈4.0MPa材质：铸铁、铸钢、不锈钢认证：ISO9001:2000·自由浮球式疏水阀产品详情CS41H自由浮球式疏水阀根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。自由浮球式疏水阀有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
能连续排水、性稳定、排水量大、漏水量小。
自由浮球式疏水阀零部件材料：
阀体材料
铸铁、碳钢WCB、不锈钢304
阀盖材料
铸铁、碳钢WCB、不锈钢304
阀座球材料
不锈钢304
过滤网
不锈钢304
自由浮球式疏水阀法兰连接外形尺寸： GB、JB
产品型号
Produstion Type
口径
尺寸Dimensions
DN
L
H
D
D1
D2
b
f
Z-φd
CS41H-16C、25 C、40C
CS41H-16 B、25 B、40B
15
195
195
95
65
45
14
2
4-φ14
20
195
200
105
75
55
14
2
4-φ14
25
215
225
115
85
65
14
2
4-φ14
CS41H-16C、25 C、40C
CS41H-16D、25 D、40D
25
270
245
115
85
65
14
2
4-φ14
32
270
250
135
100
78
16
2
4-φ18
40
280
290
145
110
85
16
3
4-φ18
50
290
300
160
125
100
16
3
4-φ18
CS41H-16C、25C
CS41H-16F、25F
50
410
380
160
125
100
16
3
4-φ18
65
410
380
180
145
120
18
3
4-φ18
80
430
420
195
160
135
20
3
8-φ18
100
430
440
215
180
155
20
3
8-φ18
125
480
510
245
210
185
22
3
8-φ18
150
480
510
280
240
210
24
3
8-φ23
自由浮球式疏水阀螺纹连接外形尺寸： GB、JB
尺寸
Dimensions
型号Type
CS11H-16C
口径DN
15
20
25
32
40
50
L
150
150
150
270
280
290
H
195
195
195
250
290
300
H1
103
103
103
108
108
108
?疏水阀安装是否合适，对疏水阀的正常工作和设备的生产效率都有直接有影响。 安装疏水阀必须按正规安装要求、才能使疏水阀和设备达到*佳工作效率。
1、在安装疏水阀之前一定要用带压蒸汽吹扫管道，清除管道中的杂物。
2、疏水阀前应安装过滤器，确保疏水阀不受管道杂物的堵塞，定期清理过滤器。
3、疏水阀前后要安装阀门，方便疏水阀随时捡修。
4、凝结水流向要与疏水阀安装箭头标志一致。
5、疏水阀应安装在设备出口的*低处，及时排出凝结水，避免管道产生汽阻。
6、如果设备的*低处没有位置安装疏水阀，应在出水口*低位置加个反水弯（凝结水提升接头），把凝结水位提升后再装疏水阀，以免产生汽阻。
7、疏水阀的出水管不应浸在水里。（如果浸在水里，应在弯曲处钻个孔，破坏真空，防止沙土回吸。）
8、机械型疏水阀要水平安装。
9、蒸汽疏水阀不要串联安装。
10、每台设备应该各自安装疏水阀。
11、热静力型疏水阀前需要有一米以上不保温的过冷管，其它形式疏水阀应尽量靠近设备。
12、滚筒式烘干（带虹吸管型）设备选用疏水阀时请注明：选用带防汽阻装置的疏水阀，避免设备产生汽锁。
13、疏水阀后如有凝结水回收，疏水阀出水管应从回收总管的上面接入总管，减少背压，防止回流。
14、疏水阀后如有凝结水回收，不同压力等级的管线要分开回收。
15、疏水阀后凝结水回收总管不能爬坡，会增加疏水阀的背压。
16、疏水阀后凝结水进入回收总管前要安装止回阀，防止凝结水回流。
17、在蒸汽管道上装疏水阀，主管道要设一个接近主管道半径的凝结水集水井，然后再用小管引至疏水阀。
18、机械型疏水阀长期不用，要卸下排污螺丝把里面的水放掉，以防冰冻。
19、发现疏水阀跑汽，要及时排污和清理过滤网，根据实际使用情况勤检查，遇有故障随时修理。每年至少要检修一次，清除里面的杂质。
疏水阀在整个蒸汽系统中被认为是个小配件，但对系统工作和经济运行影响很大，所以疏水阀的维护和检修也是至关重要的，只有充分重视疏水阀在生产上的重要作用。勤检修，使疏水阀经常处在良好的工作状态下，才能保证达到*佳节能效果和提高经济效益。?
