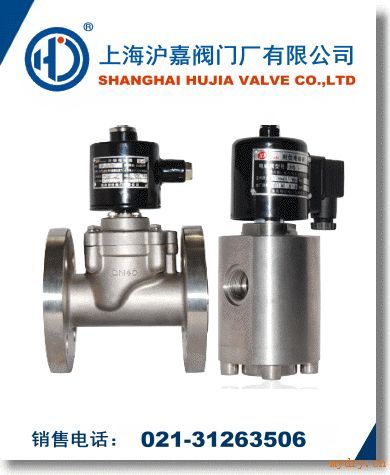

高压电磁阀用于各种中温、高温、常压、高压场合,适用于中空气、燃气、高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制；广泛应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业，是自动化控制工程、项目改造及设备配套的*产品。

①特殊场合可持续长时间通电，采用全金属密封，介质流体温度可达450℃
②不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性
③采用新颖巧妙的阀芯结构及安装散热装置，使结构更加紧凑，重量是同类产品的三分之一
④采用不锈钢活塞结构，阀芯磨损可自动补偿，更加提高电磁阀的寿命和可靠性，可持续频繁工作
⑤介质流体*高压力可分别提供42.0Mpa;

产品规格：DN3~DN500
温度范围：-200~+550℃
适用介质：易燃易爆液体或气体
防护性能：防水、防爆（Exd IICT5）、防腐
控制方式：常开、常闭
连接方式：内螺纹、法兰 （其他特殊接口可定做或加转接头）
泄漏量：零
备注：特殊大口径阀可定制，*大口径可做到DN500(mm)

高压电磁阀工作原理：

常闭：当线圈通电时，先导阀芯吸合，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。
当线圈断电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。

常开：当线圈通电时，先导阀芯靠弹簧复位，先导孔关闭，阀上腔由活塞节流孔增压和复位弹簧的推力，电磁阀关闭。
当线圈断电时，先导阀芯靠弹簧复位，先导孔打开，阀上腔卸压，活塞靠下腔介质压力推动，电磁阀打开。

注：出口端压力大于进口端压力，介质会反向导通。可安装止回阀。

高压电磁阀产品特点
1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长

■特点：维修方便、外形流畅、精致美观、经久耐用。

高压电磁阀技术参数

防爆标志

制造标准

GB3836.1-2000 GB3836.2-2000

出线接口

内螺纹 M20X1.5

环境温度

-40~+500°C

电源电压

AC220V 、 DC24V( 其它可做特殊订货 )

使用场合

通用要求防爆环境，周围环境种类分为 I 类和 IIA 、 IIB 、 IIC 类天然气、煤气、液化气等气体或其它流体。

高压电磁阀产品选用要点

1. 电磁阀选用主要控制参数为通径、设计公称压力、介质允许温度范围、接口尺寸等。

2. 电磁阀是用电磁铁推动阀门的开启与关闭，通常用于口径在40mm以下的两位式控制中，尤其多用于接通、切断或转换气路、液路等。

3. 阀门的密封性能是考核阀门质量优劣的主要指标之一。阀门的密封性能主要包括两个方面，即内漏和外漏。内漏是指阀座与关闭件之间对介质达到的密封程度。外漏是指阀杆填料部位的泄露，中口垫片部位的泄露以及阀体因铸造缺陷造成的泄露。外漏是不允许发生的。

4. 电磁阀主要优点是体积小，动作可靠，维修方便，价格便宜。选择时需要注意根据工艺要求选择常开或常闭型。

高压电磁阀主要特点

（1）外漏堵绝，内漏易控，使用安全。内外泄漏是危及安全的要素。其它自控阀通常将阀杆伸出，由电动、气动、液动执行机构控制阀芯的转动或移动。这都要解决长期动作阀杆动密封的外泄漏难题；唯有电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。电动阀力矩控制不易，容易产生内漏，甚至拉断阀杆头部；电磁阀的结构型式容易控制内泄漏，直至降为零。所以，电磁阀使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质。
（2）系统简单，便接电脑，价格低谦。电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。更显著的是所组成的自控系统简单得多，价格要低得多。由于电磁阀是开关信号控制，与工控计算机连接*方便。在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。
（3）动作快递，功率微小，外形轻巧。电磁阀响应时间可以短至几个毫秒，即使是先导式电磁阀也可以控制在几十毫秒内。由于自成回路，比之其它自控阀反应更灵敏。设计得当的电磁阀线圈功率消耗很低，属节能产品；还可做到只需触发动作，自动保持阀位，平时一点也不耗电。电磁阀外形尺寸小，既节省空间，又轻巧美观。
（4）调节精度受限，适用介质受限。电磁阀通常只有开关两种状态，阀芯只能处于两个极限位置，不能连续调节，（力图突破的新构思不少，但还都处于试验试用阶段）所以调节精度还受到一定限制。
电磁阀对介质洁净度有较高要求，含颗粒状的介质不能适用，如属杂质须先滤去。另外，粘稠状介质不能适用，而且，特定的产品适用的介质粘度范围相对较窄。
（5）型号多样，用途广泛。电磁阀虽有先天不足，优点仍*突出，所以就设计成多种多样的产品，满足各种不同的需求，用途极为广泛。电磁阀技术的进步也都是围绕着如何克服先天不足，如何更好地发挥固有优势而展开。

电磁阀是用来控制流体的方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。唯有电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成，不存在动密封，所以外漏易堵绝。电动阀力矩控制不易，容易产生内漏，甚至拉断阀杆头部；电磁阀的结构型式容易控制内泄漏，直至降为零。所以，电磁阀使用特别安全，尤其适用于腐蚀性、有毒或高低温的介质。电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。更显著的是所组成的自控系统简单得多，价格要低得多。由于电磁阀是开关信号控制，与工控计算机连接*方便。在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。
