产品详细信息

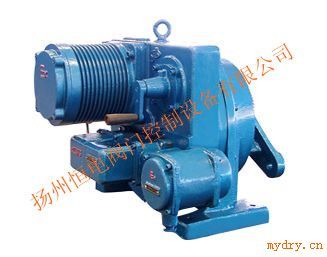

产品名称：DKJ-4100BD 防爆型一体化电动执行机构

产品型号：DKJ-4100BD

产品电源： 220V　380V　415V

控制方式： 手动（手轮控制）、电动（模拟量控制）

输入信号：模拟量，4-20mA,DC

输出信号：Ⅱ型0-10mA，Ⅲ型4-20mA

相关介绍：

DKJ-4100BD 防爆型一体化电动执行机构产品输出力矩为100Nm，国产系列防爆执行机构

产品型号

Ⅱ

DKJ-2100BD

DKJ-3100BD

DKJ-4100BD

DKJ-5100BD

DKJ-6100ABD

DKJ-6100BD

DKJ-7100BD

Ⅲ

DKJ-2100BD

DKJ-3100BD

DKJ-4100BD

DKJ-5100BD

DKJ-6100ABD

DKJ-6100BD

DKJ-7100BD

输出力矩（Nm）

100

250

600

1600

2500

4000

6000

备注：1、YM型为新型一体化模块位发执行机构；

2、W型为普通型户外执行机构；

3、WYM型为新型一体化模块位发户外执行机构；

4、Z型为普通直联式执行机构；

5、ZYM型为新型一体化模块化位发直联式执行机构；

6、B型为隔爆执行机构；

7、非标电动执行机构请注明并与我公司联系

一、用途

DKJ-B型角行程电动执行机构是DDZ型电动单元组合仪表中的执行单元，它接受调节单元（或计算机）信号，自动地操纵执行机构完成调节任务，广泛地用于电站、化工、石油、冶金、建材、供热、轻工、水处理等行业。它可以输出转矩和90度转角。

DKJ-B型电动执行机构采用隔爆结构，防爆等级为dⅡBT3，可在规定的爆炸性环境中使用(使用范围参考GB3836·1-2000《爆炸性环境用防爆电气设备通用要求》)。

我公司生产的执行机构位置发送器均采用*新的传感元件，参考国外公司的*新电路,集电源变压器，整流、稳压、功放、恒流于一体，制成模块（M）使执行机构的可靠性、稳定性更高，从而使系统更加安全可靠。

二、主要技术性能

1、输出信号：Ⅱ型0-10mA,DC;Ⅲ型4-20mA,DC；

输入信号：Ⅱ型0-10mA,DC;Ⅲ型4-20mA,DC；

2、输入通道：三个

3、输入电阻：Ⅱ型200Ω；Ⅲ型250Ω

4、输出力矩：见上表

5、输出轴每转时间100±20秒

6、输出轴有效转角90o

7、死区：Ⅱ型≤150μA；Ⅲ型≤240μA

8、阻尼特性：无震荡

9、基本误差：±2.5%

10、回差：1.5%

11、电源电压：220V(+22V,-33V) 50Hz

12、 使用环境：

(1) 使用环境温度：放大器：0～+50℃；执行器：-25～+55℃

(2) 使用环境相对湿度：放大器：10%～70%，执行器：≤95%
